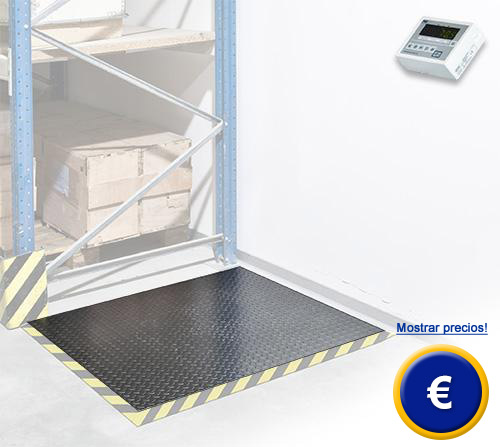

Balanza de suelo verificable serie PCE-SD…F
balanza de suelo empotrada verificada hasta 6.000 kg / resolución desde 0,1 kg /
células de pesaje IP67 / cómputo de piezas / función suma / interfaz RS-232 / balanza de acero lacado / plato de pesaje extraíble / opcional: marco para empotrar en suelo

La balanza de suelo empotrada verificable ha sido diseñada para ser instalada en suelos planos y opcionalmente se envía de forma con un marco para empotrar en suelo. La balanza de suelo empotrada se verifica según la clase III, con una validez de 2 años para el tráfico de mercancías en toda la Unión Europea. El cable de la pantalla de la balanza de suelo empotrada mide 5 m y dispone de un conector, lo que permite una colocación del cable en un canal, sin que sea necesario una re-verificación. Gracias al plato de pesado extraíble, la balanza de suelo permite un cómodo montaje. La pantalla de la balanza de suelo empotrada verificable tiene una protección IP 54 y dispone de una sujeción para montar en una mesa o a la pared. También existe la posibilidad de suministrar la balanza de suelo empotrada con un trípode opcional. La balanza de suelo empotrada suelo está disponible en diferentes tamaños y con una amplia selección de funciones, lo que la convierte en un equipo multifuncional. La interfaz RS-232 bidireccional de serie de la balanza de suelo empotrada también es multifuncional. Esto permitirá a un programador insertar de forma sencilla la balanza a un sistema IT ya existente. La balanza empotrada en suela está disponible también en una versión de acero inoxidable. Para usos industriales especiales también se ofrece la balanza de suelo empotrada verificable con interfaz analógica 4-20 mA, o 0-10 V, así como con tres contactos de encendido libres de potencial. Si tiene más preguntas acerca de la balanza de suelo empotrada, consulte los siguientes datos técnicos, utilice nuestro formulario de contacto o llámenos al teléfono +34 967 543 548 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto acerca de la balanza de suelo empotrada o cualquier producto de nuestros sistemas de regulación y control, tecnología de laboratorio, instrumentos de medida o balanzas de PCE Ibérica.

Funciones de la balanza de suelo verificable

- Cómputo de piezas
- Pesaje comparativo en porcentaje %
- Ajuste del filtro (tiempo de reacción)
- Función para pesar animales
- Un valor de tara almacenable
- Detección pesaje de tolerancia MIN / MAX / OK
- Suma de varias pesos
- Determina peso promedio

- Pesaje de recetas
- Interfaz RS-232 bidireccional y ajustable
- Función estadística
- Desconexión automática ajustable
- Tecla bruto/neto en pantalla
- Menú de ajuste libre
- Componentes libres de mantenimiento
- Opcional: USB, LAN o 4-20 mA

Imágenes detalladas de la balanza de suelo

El plato de pesado de la balanza de suelo se retira fácilmente

Balanza de suelo verificable con un diseño industrial sólido.

La pantalla de la balanza de suelo verificable dispone de un conector

4 x placas de fijación para garantizar una posición estable de la balanza de suelo

Especificaciones técnicas

* La carga mínima es la carga a partir de la que las oficinas de homologación verifican la precisión. La balanza empotrada en suelo verificable indica pesos inferiores; sin embargo, no deben ser utilizados en metrología legal.

** Para otros rangos y dimensiones consúltenos.

Verificación

verificable según clase M III (se envía verificada)

Rango de taraje

tara múltiple en todo el rango de medición

Tiempo de respuesta

<4 s

Pantalla

LED con dígitos de 20 mm

Longitud del cable

conector de 5 m

Unidades de peso

kg / unidad / lb

Interfaz

RS-232 bidireccional
Descripción de interfaz
Opcional: USB, LAN, 4-20 mA, 0-10V, OC

Plato de pesaje

acero lacado con estrías (extraíble)

Temperatura operativa

-10 ... +40 °C

Alimentación

~230 V  50Hz  8VA

Tipo de protección

Células: IP 67 / Pantalla: IP54

Para empotrar la balanza en suelo precisa necesita los diseños y las dimensiones de la base, así como del marco. Siga para ellos los enlaces situados debajo de las imágenes.

Ver / imprimir la sección transversal del hueco para la balanza de suelo verificable

Ver / imprimir la estructura de montaje de la balanza de suelo

Ver / imprimir la vista superior del hueco para la balanza de suelo

Ver / imprimir la sección transversal de
la balanza de suelo

La balanza de suelo en un control de entrada de mercancías realizando un pesado cómodo y sin obstáculos

Contenido del envío de la balanza de suelo verificable
1 x balanza de suelo para empotrar en suelo, 1 x pantalla, 4 x placas de fijación a suelo, 1 x manual de instrucciones

Accesorios opcionales disponibles

Trípode
La pantalla IP 65 de la balanza empotrada en suelo verificable dispone de un soporte universal que permite fijar la pantalla de forma segura a la pared, sobre la mesa o al trípode opcional de acero de aprox. 80 cm de altura.
Nº-Art.  PCE-M-STATIV

Marco de montaje de suelo
Para instalar la balanza de suelo verificable / verificada, es necesario proteger los cantos del hueco. Puede pedir este marco si no puede proteger los cantos.
Las dimensiones las puede encontrar aquí.
Nº-Art. PCE-SD-F-Frame-1515

Interfaz
Puesto que la mayoría de los PC no disponen de una interfaz RS-232, ofrecemos la posibilidad de conseguir una balanza de suelo verificable con interfaz USB o LAN.
Nº-Art.   AF-RS232-PCE - Interfaz RS-232
Nº-Art.   AF-USB-S - Interfaz USB
Nº-Art.   AF-LAN-S - Interfaz LAN

Software Procell
El software puede simular la entrada del teclado y transferir los datos de la balanza empotrada en suelo verificable, por ejemplo a Excel con fecha hora. También existe la posibilidad de almacenar los datos como datos .txt (cable de datos no incluido en el envío).
Nº-Art.   PCE-SOFT-Procell

Adaptador de memoria USB
Si no hay ningún ordenador o impresora conectada a la balanza, los datos de pesado pueden almacenarse, con hora y fecha, como datos txt en un lápiz USB. La conexión se hace mediante la interfaz RS-232 y el adaptador requiere una fuente de alimentación externa (adaptador de red incluido)
Nº-Art.  PCE-USM

Salida analógica 4-20 mA o 0-10 V
La salida analógica de 16 bits convierte el peso en mA o V, de esta manera, por ejemplo, Así, por ejemplo, el control del PLC puede responder adecuadamente. Ejemplo con 4-20 mA: Cuando la balanza empotrada en suelo verificable muestra 0 kg, la interfaz analógica muestra 4 mA y en la carga máxima de la balanza, 20 mA. El límite de 20 mA / 10 V puede ajustarse de forma individual.
Nº-Art.  AF-4-20mA-PCE
Nº-Art.  AF-0-10V-PCE

Contacto libre de potencial
Esta salida también es conocida como salida OC o como salida con separación galvánica. Esto significa que en los límites de peso preestablecidos, por ejemplo MIN / OK / MAX, la balanza empotrada en suelo verificable puede conmutar hasta tres contactos. La conexión puede ajustarse como pulso o señal continua.
Nº-Art.  AF-TSD

Impresora
Para imprimir directamente los valores de la balanza empotrada en suelo verificable (p.e. para documentar los valores de pesado). La impresora se envía con un cable RS-232 y un adaptador de red de 240 V; el ancho del papel es de 112 mm
(1 rollo incluido).
Nº-Art.   PCE-BP 1

Avisador óptico
Con este avisador óptico puede hacer visible los valores límite establecidos para excluir los descuidos del personal. Si el peso está por debajo del valor límite inferior se encenderá una luz amarilla; entre los valores límite superior e inferior se encenderá una luz verde, y al sobrepasar el límite superior se encenderá una luz roja.
Nº-Art.  PCE-CSD

Cable RS-232
El cable de serie RS-232 mide aprox. 1 m e incluye las correspondientes asignaciones de pines 2-3 / 3-2 / 5-5 necesarias para la comunicación bidireccional entre la balanza empotrable en suelo verificable y el ordenador.
Nº-Art.  PCE-BDM-RS232

Adaptador USB
Se trata de un adaptador de interfaz RS-232 Sub D 9 a USB. Además, se necesita un cable de serie donde la polaridad esté conectada correctamente.
Art.-Nº   RS232-USB
