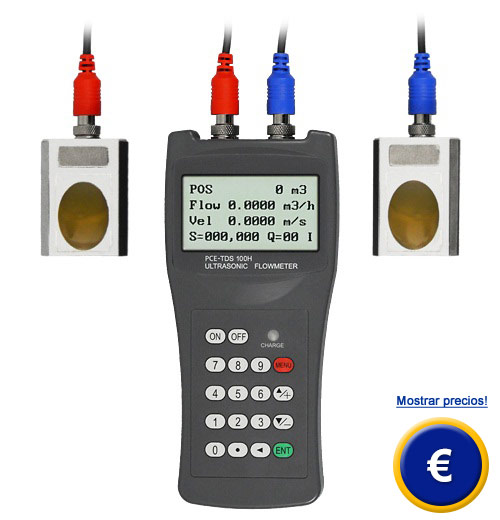

Tester de caudal por ultrasonido serie PCE-TDS 100
tester de caudal con un tamaño de la tubería 20 ... 100 mm o 50 ... 700 mm / método de diferencia por tiempo de tránsito / según el método de diferencia en el tiempo de ejecución / para determinar la velocidad del flujo y caudal / método de medición para líquidos lo más homogéneos posible

El tester de caudal por ultrasonido se usa para mediciones de control o para detectar de forma rápida el caudal en una tubería, por lo que se trata de un sistema de medición transportable y de fácil instalación. El tester de caudal por ultrasonido trabaja según el método de diferencia por tiempo de tránsito. El principio de medición del tester de caudal es bastante sencillo. En una medición diagonal en un tubo se necesita menos tiempo para una medición en dirección de la corriente que en contra. Más aumenta el caudal, más tiempo se necesita para medir si la medición es contra la corriente, y menos tiempo si la medición es en dirección de esta. La diferencia entre los tiempos de flujo en dirección de la corriente, o en contra de ella, depende de forma directa de la velocidad del flujo. El tester de caudal usa este efecto para determinar la velocidad del flujo y del caudal. Los transductores electro-acústicos reciben y emiten breves impulsos ultrasónicos a través del medio que fluye en la tubería. Los transductores se sitúan en dirección vertical de forma desplazada en ambos lados del tubo a medir. Los sensores no destructivos se colocan sobre el tubo y son fijados por ejemplo con una brida. En poco tiempo la pantalla le indica la velocidad del flujo. El tester de caudal por ultrasonido puede ser usado en tubos metálicos, de plástico y tuberías de goma. Si busca otro tipo de tester de caudal que se ajuste más a sus necesidades lo puede ver en el siguiente enlace.

Si tiene alguna pregunta sobre el tester de caudal de caudal por ultrasonidos, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este tester de caudal y sobre cualquier producto de nuestros sistemas de regulación y control, equipos de laboratorio, medidores o balanzas de PCE Ibérica S.L.

Tester de caudal por ultrasonido serie PCE-TDS 100

- Ideal para reequipamiento
- Instalación sin interrupción del proceso
- Montaje sencillo
- Preciso y fiable

- Sin pérdida de presión
- No necesita inspecciones, sin partes móviles
- Sin desgaste
- Medidor portátil para mediciones de control

Especificaciones técnicas

Rango de medición

-32 ... 32 m/s

Resolución

0,0001 m/s

Precisión

Para conductos ≥ DN50: ±1,5 % del valor
Para conductos < DN50: ±3,5 % del valor

Reproducibilidad

1 % del valor

Tiempo de respuesta

0 ... 999 segundos, ajuste libre

Dimensiones tubo

TDS-S1: 20 ... 108 mm
TDS-M1: 57 ... 720 mm
TDS-HS: 20 ... 108 mm
TDS-HM: 57 ... 720 mm

Dimensiones sensor

TDS-S1: 45 x 30 x 30 mm
TDS-M1: 60 x 45 x 45 mm
TDS-HS: 200 x 25 x 25 mm
TDS-HM: 280 x 40 x 40 mm

Peso sensor

TDS-S1: 75 g
TDS-M1: 260 g
TDS-HS: 250 g
TDS-HM: 1080 g

Instalación del sensor

V, N, W

Medio

Cualquier líquido con una impureza inferior a 5 % y un caudal superior >0,03 m³/h

Nº Artículo

TDS-S1: PCE-TDS 100HS
TDS-M1: PCE-TDS 100H

Cable de conexión

Aprox. 5 m

Alimentación

3 x acumuladores AA Ni-H / 2100 mAh

Duración del acumulador

Aprox. 12 horas (con carga completa)

Cargador

100 .. 240 V AC

Interfaz

USB

Memoria

60 000 valores

Material de la carcasa

ABS

Temperatura del líquido

-30 ... +160 ºC

Tamaño del equipo de mano

214 x 104 x 40 mm

Peso

450 g

Imágenes de uso del tester de caudal

El tester de caudal para líquidos por ultrasonido PCE-TDS 100HS efectuando una medición en una tubería

Aquí se observa ambos transductores electroacústicos del tester de caudal para líquidos por ultrasonido

Contenido del envío
1 x Tester de caudal por ultrasonido,
2 x Transductores (según modelo)
2 x 5 m de cable de conexión
2 x Cintas de sujeción
1 x Fuente de alimentación
1 x Gel de acoplamiento
1 x Flexómetro
1 x Maletín de transporte
1 x Instrucciones de uso
1 x Certificado de calibración de fábrica

Accesorios opcionales del tester de caudal PCE-TDS 100

El cálculo de la velocidad del flujo según el método de diferencia en el tiempo de ejecución se efectúa según la siguiente ecuación:

v - velocidad media del medio
T1 - tiempo de ejecución de la señal ultrasónica en dirección de la corriente
T2 - tiempo de ejecución de la señal ultrasónica en dirección contra la corriente
 L - longitud del camino del ultrasonido
α - ángulo de la señal ultrasónica hacia el flujo
