Alineador de
ejes láser
PCE-TU 3 |
||
|

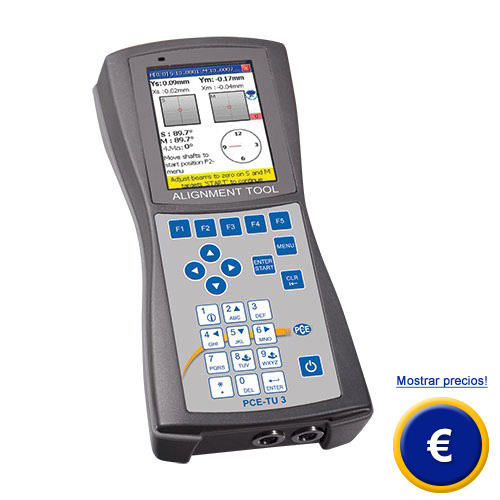

El alineador de ejes láser PCE-TU 3 se ha diseñado
para el alineamiento de ejes en instalaciones y máquinas. Este alineador de ejes
trata de comprobar los ejes en las máquinas e instalaciones y optimizarlos. A
través del alineador de ejes PCE-TU
3 la posición relativa entre dos máquinas acopladas, como por ej. un motor y una
bomba pueden alternarse hasta el punto de que la línea del eje se alinee en una
operación común. El proceso de medición con el alineador de ejes PCE-TU 3 está
basado en dos sondas láser, que miden el desplazamiento vertical y horizontal y
la desviación angular. Otros parámetros, como por ej. la expansión termal y la
tolerancia se pueden incluir en el proceso de medición del alineador de ejes PCE-TU 3.
|
||
|
|
||
|
|
||
|
- Posible medición a través de Soft Foot |
- Mide el grado de planicie de las superficies |
|
|
Especificaciones técnicas del alineador de ejes láser PCE-TU 3 |
||
|
Distancia máx. |
10 m entre sensores |
|
|
Precisión |
±1 % + 0.01 |
|
|
Resolución |
0,001 mm |
|
|
Resolución de pantalla |
0,01 o 0,001 mm |
|
|
Tipo de sensor |
foto diodos 10 x 10 mm sensibles a la posición |
|
|
Tipo de láser |
visible, red 635 ... 670 nm, < 1 nW |
|
|
Medición de angulación |
Resolución 0.1 ° |
|
|
Interfaces |
USB, Bluetooth |
|
|
Memoria de datos |
2 GB |
|
|
Temperatura operacional |
-10 ... +55 ºC |
|
|
Alimentación |
Baterías NiMH (recargables) |
|
|
Carcasa |
Protección de silicona |
|
|
Tipo de protección |
IP 65 |
|
|
Peso |
7,5 kg |
|
| Alineamiento típica del alineador de ejes PCE-TU 3: | ||
|

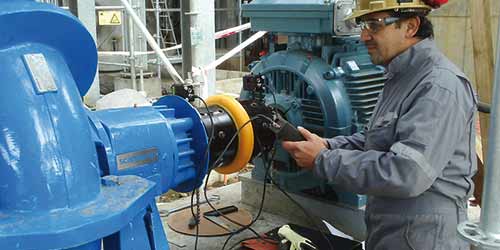

Aquí podrá ver el alineador de ejes PCE-TU 3 durante el alineamiento de una maquina. |
||
|

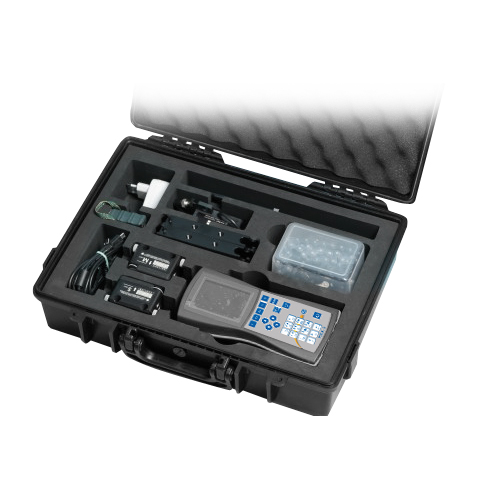

Imagen del contenido del envío del alineador de ejes láser PCE-TU 3 |
||
|
|
||
|
Contenido del envío |
||
|
|
|
|
