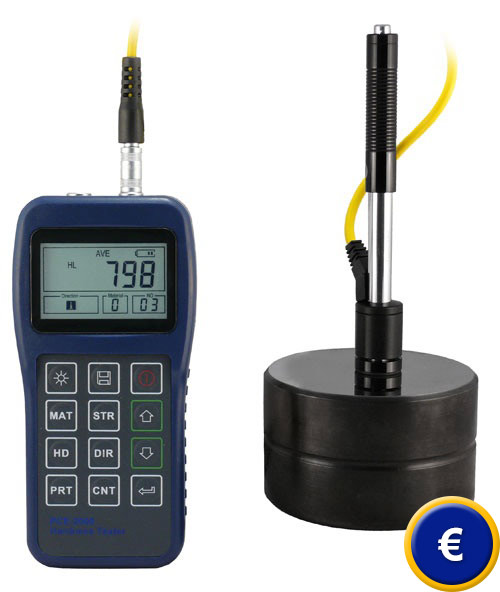

Impactómetro PCE-2000N
Impactometro para materiales metálicos / 6 diferentes unidades de dureza / Diferentes sensores percutor opcionalmente disponibles / Memoria USB

El impactómetro PCE-2000N de PCE Instruments mide según el método de rebote según Leeb. Se trata de un método de ensayo dinámico en el que se usa un cuerpo percutor normalizado del impactometro, normalmente una bola metálica, que impacta sobre una superficie con una energía definida. Como consecuencia se genera una deformación plástica sobre la superficie donde rebota la bola metálica. De esta deformación resulta una pérdida de energía que es proporcional a la dureza de la pieza de ensayo, y que se determina a través de la relación entre la velocidad de impacto y la velocidad de rebote.
Esta tecnología permite una construcción compacta que es muy apta para el medidor de dureza. A diferencia de un ensayo estático que requieren pesadas máquinas de medición de dureza, el impactómetro móvil se puede usar de forma muy flexible en el control de entrada y salida de mercancías, en la producción y en cualquier otro ámbito donde se requiera medir la dureza porque esta influye en los parámetros de calidad. Con el impactometro de PCE Instruments podrá medir en seis diferentes unidades de dureza (HL, HV, HRA, HRC, HB, HV, HS) y en diez diferentes tipos de material. El impactómetro se envía con un sensor percutor tipo D, pero opcionalmente puede conectar otros sensores percutor para aplicaciones especiales (DC, DL, C, D+15, E, G). También puede almacenar los valores en una memoria USB, lo que amplia la flexibilidad de este dispositivo. El impactometro es un equipo de fácil manejo gracias a su menú intuitivo mediante símbolos y que dispone de una pantalla OLED de fácil lectura y una carcasa ergonómica.
Si tiene alguna pregunta sobre el impactometro, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este impactometro y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas.

- Mide las unidades de dureza comunes
- Sensor percutor externo con cable de 1,5 m
- Gran rango de medición
- Alta precisión

- Registro de datos en memoria USB
- Disponibles opcionalmente otros percutores
- Posibilidad de medir en varios ángulos
- Pantalla a color

Principio de medición del impactómetro:
 El método de medición dinámico se basa en la diferencia entre la velocidad de impacto y la velocidad de rebote de un percusor pequeño. Este se dispara a la superficie metálica mediante un muelle tensado.

 El impactometro se usa en los siguientes materiales:
 acero, acer inoxidable, aleación de acero, hierro fundido (colada gris, fundición esferolítica), aluminio, latón, bronce, cobre. Aleación maleable.

 Condiciones para medir:
 - Superficie mínima 10 x 10 mm
 - Radio de curvatura mínimo de la superficie a medir r = 30 mm sin adaptador, con adaptador
    atornillable con ranura en V el radio de curvatura mínimo es de 10 mm
 - Materiales inferiores a 5 kg y paredes finas (<5 mm) se deben situar sobre una base compacta
    y antivibratoria antes de realizar la medición
 - Materiales inferiores a 2,0 kg requieren el uso del pasta de acoplamiento y que se sitúen
   sobre una base compacta
 - El peso mínimo del material es 50 g, el espesor mínimo es de 3 mm, y la profundidad de dureza
   mínima es de 0,8 mm

En el enlace siguiente encontrará una explicación del proceso de medición de dureza.

Especificaciones técnicas

Rango

170 ... 960 HLD 17,9 ... 69,5 HRC
19 ... 683 HB
80 ... 1042 HV
30,6 ... 102,6 HS
59,1 ... 88 HRA
13,5 ... 101,7 HRB

Sensor percutor incluido
(sensores percutores opcionales)

D
(DC, D+15,C, G, DL)

Longitud del cable del sensor percutor

Aprox. 1,5 m

Precisión

±0,5 % (@800 HLD)

Reproducibilidad

0,8 % (@800 HLD)

Unidades de dureza

HL (Leeb)
HV (Vickers)
HB (Brinell)
HS (Shore)
HRA (Rockwell A)
HRB (Rockwell B)
HRC (Rockwell C)

Materiales a medir

Acero
Acero moldeado
Acero aleado
Acero inoxidable
Fundido gris
Fundido esferoidal
Fundido de aleación de aluminio
Cu-Zinc (latón)
Aleación de cobre-estaño
Cobre

Pantalla

OLED, de 128 x 64 píxeles

Memoria

600 valores promedio en 6 grupos de datos

Salida de datos

Memoria USB

Alimentación

3 x pilas de 1,5 V, tipo AAA

Desconexión automática

Tras 12 minutos de inactividad

Condiciones operativas

+10 ... +50 °C / 20 ... 90 % H.r.

Condiciones de almacenamiento

-30 ... +60 °C

Dimensiones

160 x 80 x 40 mm

Peso

Dispositivo con pilas: aprox. 300 g
Sensor percutor: aprox. 75 g

Rangos de medición en diferentes superficies de materiales (campos con - - -  = sin medición)

Contenido del envío
1 x Impactómetro PCE-2000N
1 x Bloque de calibración
1 x Durómetro tipo D
1 x Maletín de transporte
1 x Ceptido de limpieza
1 x Manual de instrucciones
3 x Pilas de 1,5 V, tipo AAA
1 x Anillo de apoyo de recambio
1 x Memoria USB de 2 GB
1 x Certificado de calibración de fábrica

Accesorios opcionales

Sensor percutor tipo D
Característica principal: Percutor estándar para la mayoría de ensayos de dureza.
Especificaciones técnica
Energía de impacto: 11 Nmm
Masa del cuerpo de impacto: 5,5 g
Dureza máxima: 940 HV
Profundidad de la huella
A 300 HV: diámetro 0.54 mm, profundidad 24 µm
A 600 HV: diámetro 0.45 mm, profundidad 17 µm
A 800 HV: diámetro 0.35 mm, profundidad 10 µm

Sensor percutor tipo DL
Característica principal: Diámetro del tubo en la parte delantera 2,78 mm, longitud 50 mm. Medición en lugares de difícil acceso y profundizaciones.
Especificaciones técnica
Energía de impacto: 11 Nmm
Masa del cuerpo de impacto: 7,3 g
Dureza máxima: 940 HV
Profundidad de la huella
A 300 HV: diámetro 0.54 mm, profundidad 24 µm
A 600 HV: diámetro 0.45 mm, profundidad 17 µm

Sensor percutor tipo G
Característica principal: Sensor percutor más grande con mayor energía de impacto (aprox. 9 veces mayor que el tipo D).
Especificaciones técnica
Energía de impacto: 90 Nmm
Masa del cuerpo de impacto: 20 g
Dureza máxima: 650 HB
Profundidad de la huella
A 300 HV: diámetro 1,03 mm, profundidad 53 µm
A 600 HV: diámetro 0,90 mm, profundidad 41 µm

Sensor percutor tipo DC
Característica principal: Sensor percutor muy corto para por ejemplo, orificios, cilindros o mediciones internas en piezas de maquinaria.
Especificaciones técnica
Energía de impacto: 11 Nmm
Masa del cuerpo de impacto: 5,5 g
Dureza máxima: 940 HV
Profundidad de la huella
A 300 HV: diámetro 0.54 mm, profundidad 24 µm
A 600 HV: diámetro 0.45 mm, profundidad 17 µm
A 800 HV: diámetro 0.35 mm, profundidad 10 µm

Sensor percutor tipo D+15
Característica principal: Superficie de apoyo especialmente fino para medir por ejemplo en ranuras y orificio.
Especificaciones técnica
Energía de impacto: 11 Nmm
Masa del cuerpo de impacto: 7,8 g
Dureza máxima: 940 HV
Profundidad de la huella
A 300 HV: diámetro 0.54 mm, profundidad 24 µm
A 600 HV: diámetro 0.45 mm, profundidad 17 µm
A 800 HV: diámetro 0.35 mm, profundidad 10 µm

Sensor percutor tipo C
Característica principal: Energía de impacto reducida de ¼ del tipo D, por ejemplo, para elementos endurecidos en la superficie, revestimientos, piezas escasamente recubiertas o sensibles a golpes.
Especificaciones técnica
Energía de impacto: 3 Nmm
Masa del cuerpo de impacto: 3,0 g
Dureza máxima: 1000 HV
Profundidad de la huella
A 300 HV: diámetro 0.38 mm, profundidad 12 µm
A 600 HV: diámetro 0.32 mm, profundidad 8 µm
A 800 HV: diámetro 0.30 mm, profundidad 7 µm
