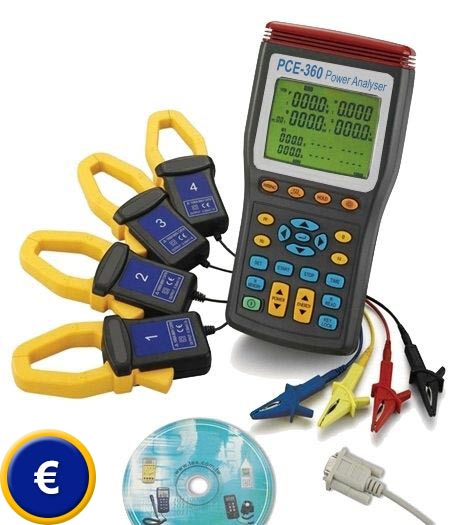

Analizador trifásico PCE-360 analizador trifasico de potencia y medidor de energía (en tiempo real) con memoria de datos, interfaz para el PC y software
El analizador trifásico (Power Analyzer) de es ideal para realizar análisis de larga duración. Los valores guardados en el analizador trifasico pueden ser transmitidos al PC para su posterior valoración. En el envío encontrará todo lo necesario para realizar la medición y la valoración (también el software y el cable de datos). El analizador trifásico se entrega calibrado de fábrica y puede contar con una calibración de laboratorio y un certificado ISO opcionales (al realizar el pedido o al realizar la recalibración anual). Aquí dispone de una visión general desde al cual podrá encontrar cualquier tipo de analizador trifásico que más se ajuste a sus necesidades. Si tiene alguna pregunta sobre el analizador trifasico, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este analizador trifásico y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.


- Control en tiempo real, grabación y medición de corriente y de tensión con 10 indicaciones. - Posibilidad de calibración ISO adicional.
Especificaciones técnicas
AC Medición de tensión TRMS
Rango de medición	999,9 V
Resolución	0,1 V
Precisión	± (0,3 % valor de medición + 10 dígitos) (> 10 V)
Resistencia de entrada	2 MΩ
Protección contra sobrecarga	1000 Vrms
Frecuencia nominal de la red eléctrica	45 … 66 Hz

AC Medición de corriente TRMS
Rango de medición	999,9 A
Resolución	0,1 A
Precisión (incl. Pinzas de corriente)	± (0,5 % valor de medición + 15 dígitos) (>3A)
Señal de salida pinza de corriente	0,35 mV/A
Protección contra sobrecarga	1000 A rms
Frecuencia nominal de la red eléctrica	45 … 66 Hz

Potencia efectiva P
Rango de medición	999,9 kW
Resolución	0,1 kW
Precisión	± 1,0 % valor de medición ± 20 dígitos

Potencia aparente S
Rango de medición	999,9 kVA
Resolución	0,1 kVA
Precisión	±1,0 % valor de medición ± 20 dígitos

Potencia reactiva Q
Rango de medición	999,9 kVar
Resolución	0,1 kvar
Precisión	±1,0 % valor de medición ± 20 dígitos

Factor de potencia (cos Φ)
Rango de medición	-1 ... +1
Resolución	0,001
Precisión	± 10 dígitos

Ángulo de fase (Φ)
Rango de medición	+180° ... 0 ... 180°
Resolución	0,1°
Precisión	± 15 dígitos

Medición de frecuencia (U > 50V)
Rango de medición	60 Hz
Resolución	0,1 Hz
Precisión	± 0,1 % valor de medición ± 2 dígitos
Fuente de medición	Tensión U1 > 10 V

Medición de la rotación de fase (UL > 50V)
Rango de tensión de entrada	3P > 10 V
Sentido normal de la rotación de fase
Sentido inverso de la rotación de fase
Fuente de medición	U1, U2 y U3

Medición de energía o trabajo efectiva
Rango de medición	Resolución
9,999 KWh	0,001 KWh
99,99 KWh	0,01 KWh
999,9 KWh	0,1 KWh
9,999 MWh	0,001 MWh
30,59 MWh	0,01 MWh
Precisión	± 1,0 % valor de medición ± 20 dígitos
Intervalo del temporizador	1 segundo
Precisión del temporizador	± 50 ppm (25° C)

Medición de energía o trabajo aparente
Rango de medición	Resolución
9,999 KWh	0,001 KWh
99,99 KWh	0,01 KWh
999,9 KWh	0,1 KWh
9,999 MWh	0,001 MWh
30,59 MWh	0,01 MWh
Precisión	± 1,0 % valor de medición ± 20 dígitos
Intervalo del temporizador	1 segundo
Precisión del temporizador	± 50 ppm (25° C)

Medición de energía o trabajo reactiva
Rango de medición	Resolución
9,999 KWh	0,001 KWh
99,99 KWh	0,01 KWh
999,9 KWh	0,1 KWh
9,999 MWh	0,001 MWh
30,59 MWh	0,01 MWh
Precisión	± 1,0 % valor de medición ± 20 dígitos
Intervalo del temporizador	1 segundo
Precisión del temporizador	± 50 ppm (25° C)

Medición de armónicos
Orden	1 … 63
Precisión	± 3 % THD
Fuente de medición	U1, U2, U3 > 10 V I1, I2, I3 > 3 A

Forma de onda
Visualización	A través del software para PC

Especificaciones técnicas generales
Frecuencia de muestreo	1/s
Máxima tensión entre entradas de corriente y neutral.	1000 Vrms
Diámetro máximo del cable al utilizar las pinzas de corriente	Ø 42 mm
Pantalla	LCD de 4 dígitos
Memoria	50 registros en tarjeta SD
Alimentación	8 x pilas tipo AA de 1,5 V Adaptador: 12 V, 300 mA
Duración de las pilas	Aprox. 50 horas
Desconexión automática	Aprox. después de 30 min. de inactividad
Condiciones de funcionamiento	0 … +40 °C <80 % H.r. (hasta +31 °C) <50 % H.r. (+32 hasta +40 °C)
Coeficiente de temperatura	0,1 * (precisión) / °C (< +18 o > +28 °C)
Condiciones de almacenamiento	-10 … +60 °C<70 % H.r., sin condensación
Dimensiones	Aparato de medición: 235 x 117 x 54 mm Pinzas de corriente: 193 x 88 x 40 mm
Peso	Aparato de medición: aprox. 730 g (pilas incluidas) Pinzas de corriente: aprox. 333 g
Software del analizador trifásico

Contenido del envío

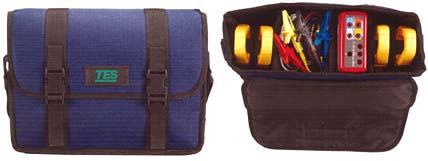

1 x Analizador trifásico PCE-360 4 x Pinzas de corriente 4 x Pinzas de presión aislados con un cable de 3 m cada una 4 x Cables de medición de seguridad 8 x Baterías de 1,5 V 1 x Adaptador de red 1 x Bolso de transporte 1 x Cable USB para el PC 1 x Software (inglés, alemán) 1 x Instrucciones de uso
Componentes opcionales - Certificado de calibración ISO (para empresas que deseen incorporar el aparato a las herramientas de control interno de la empresa o para la recalibración anual. La certificación ISO contiene una calibración de de laboratorio con certificado de control incluido con todos los valores de medición.
- Adaptador USB - RS 232 (para la transmisión de datos a un laptop)
