Calibrador universal PCE-MCA 50
Calibrador universal con acumulador potente / Dispositivo para la simulación y medición / Generación de magnitudes eléctricas / Amplias funciones de medición y simulación

El calibrador universal PCE-MCA 50 es un dispositivo ideal para trabajos de mantenimiento y calibración. El calibrador universal permite medir y simular magnitudes eléctricas. Como el calibrador universal se alimenta por pilas lo puede usar en cualquier lugar. Las diferentes funciones que integra lo convierten en un dispositivo multifuncional, con el que puede trabajar en diferentes sectores. Según el tipo de aplicación, el tiempo operativo del calibrador universal con una carga puede alcanzar las 17 horas. Puede almacenar los valores obtenidos en la memoria interna, que tiene una capacidad de 150.000 valores.

El calibrador universal permite generar y medir tensión y corriente continua. El manejo del calibrador multifunción es sencillo y se realiza a través de las 9 teclas situadas en la parte frontal. Es también ahí donde conecta los cables de medición y los termoelementos. El calibrador universal mide diferentes parámetros, simula corriente y tensión, y realiza la prueba de continuidad. Todos los valores los puede leer en la gran pantalla LCD.

En este enlace tiene una lista general donde encontrará el calibrador más adecuado a sus necesidades. Si tiene alguna pregunta sobre el calibrador universal, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548  o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este calibrador universal y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

- Dispositivo compacto
- Menú de fácil navegación
- Acumulador recargable potente
- Ajuste de la iluminación de fondo

- Medición de valores promedio y pico
- Prueba de continuidad
- Interfaz USB
- Carcasa ABS con funda protectora de goma

Especificaciones técnicas del calibrador multifunción PCE-MCA 50

Especificaciones técnicas genéricas

Modos pantalla

Medición : mA / V / mV / mA (24 V) / Prueba de interruptores / Temperatura termoelemento / Termómetro de resistencia / Frecuencia / Impulsos

Simulación: mA / V / mV / mA (2 W) / Resistencia / Termómetro de resistencia / Temperatura termoelemento / Frecuencia / Impulsos

Tensión de entrada máxima

30 V DC

Impedancia de entrada Medición

Termoelemento / mV / V / Frecuencia / Impulsos: > 1 MΩ
mA = 10 Ω

Tiempo de respuesta

<100 ms

Impedancia de carga

>4,7 KΩ para termoelementos / mV / V / impulsos / frecuencia
<750 Ω para mA

Frecuencia de actualización en pantalla

10 lecturas por segundo

Aislamiento

500 V DC

Memoria

150.000 valores

Interfaz

USB 2.0

Pantalla

TFT LCD de 3,2 ", 240 x 320 píxeles
LED retroiluminada

Tensión de salida de bucle

24 V DC / 24 mA

Resistencia de bucle HART mA

250 Ω ±20 %

Funciones

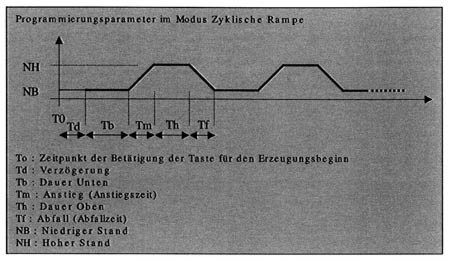

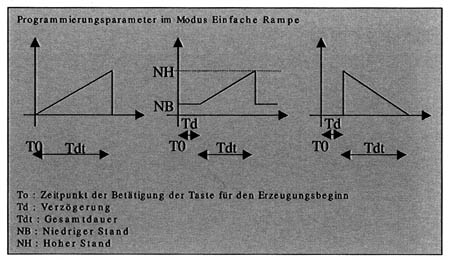

Función de paso y de rampa
Modo manual y automático
√x, x2: Para la función de medición

Prueba de continuidad

Ajuste del valor límite hasta100 Ω

Alimentación

Acumulador Li-Ion de 3000 mAh 3,7 V

Duración de la carga

Máx. 5 horas

Fuente de alimentación

100 ... 240 V AC, 50 / 60 Hz,
Salida 5 V DC con 1 A

Tiempo operativo del acumulador

>17 h: Modo simulación y medición con una iluminación LCD baja
>9 h: Modo medición con iluminación LCD baja

Dimensiones

185,6 x 97,1 x 41,3 mm

Peso

<500 g

Grado de protección

IP20

Condiciones operativas

0 ... +55 °C, 30 ... 90 % H.r. (sin condensación)

Condiciones de almacenamiento

-20 ... +60 °C, 30 ... 90 % H.r. (sin condensación)

Tiempo de calentamiento

5 minutos

Especificaciones técnicas de mediciones eléctricas

Parámetro

Rango

Resolución

Precisión

V

0 ... 30 V DC

0,001 V

±0,02 % del valor ±2 d

mA

0 ... 24 mA

0,001 mA

±0,02 % del valor ±2 d

Especificaciones técnicas de simulaciones eléctricas

Termoelemento

Rango

Resolución

Precisión

E

-200 ... +1000 °C

0,1 °C

±0,3 °C

J

-200 ... +1200 °C

0,1 °C

±0,3 °C

K

-200 ... +1372 °C

0,1 °C

±0,3 °C

T

-200 ... +400 °C

0,1 °C

±0,3 °C

B

+450 ... +1800 °C

0,1 °C

±0,5 °C

R

0 ... +1750 °C

0,1 °C

±0,5 °C

S

0 ... +1750 °C

0,1 °C

±0,5 °C

N

-200 ... +1300 °C

0,1 °C

±0,3 °C

mV

-10 ... 80 mV
-10 ... 250 mV

0,001 mV
0,01 mV

±0,02 % del valor ±4 µm
±0,02 % del valor ±0,02 mV

Especificaciones técnicas: medición de frecuencia

Rango

Resolución

0,0143 ... 9,9999 Hz

0,0001 Hz

10 ... 99,999 Hz

0,001 Hz

100 ... 999,99 Hz

0,01

1000 ... 9999,9 Hz

0,1 Hz

10000 ... 50000 Hz

1 Hz

Función

Especificaciones

Umbral de activación

0 ... 12 V en pasos de 1 V

Precisión

±0,01 % del valor ±1 dígito

Unidades

Hz, kHz, cph, cpm, sec., msec., µsec

Especificaciones técnicas: medición de impulsos

Función

Especificaciones

Rango

0 ... 999999 impulsos

Umbral de activación

0 ... 12 V en pasos de 1 V

Especificaciones técnicas: generación de frecuencia

Rango

Resolución

0,0005 ... 0,5 Hz

0,00001 Hz

0,5 ... 50 Hz

0,0001 Hz

50 ... 500 Hz

0,001 Hz

500 ... 5000 Hz

0,01 Hz

5000 ... 10000 Hz

0,1 Hz

Función

Especificaciones

Amplitud de salida onda cuadrada positiva

0 ... 12 V PP (±0,5 V)

Amplitud de salida onda cuadrada simétrica

0 ... 6 V PP (±0,5 V)

Precisión

±0,02 % del valor de medición ±2 dígitos

Ciclo de trabajo

1 ... 99 % (hasta 500 Hz)

Unidades

Hz, KHz, cph, cpm, sec., msec., µsec.

Especificaciones técnicas: generación de impulsos

Función

Especificaciones

Rango

0 ... 999999 impulsos

Resolución

1 impulso

Amplitud de salida onda cuadrada positiva

0 ... 12 V PP (±0,5 V PP)

Amplitud de salida onda cuadrada simétrica

0 ... 6 V PP (±0,5 V PP)

Frecuencia de impulso

0,0005 ... 10000 Hz

Ciclo de trabajo

1 ... 99 % (hasta 500 Hz)

Especificaciones técnicas: medición y simulación

Parámetro

Rango

Resolución

Precisión

Resistencia (Ω)

0 ... 400 Ω

0,01 Ω

Medición (de 4 hilos): ±0,02 % del valor ±0,01 Ω
Simulación: ±0,02 % del valor ±0,02 Ω

400 ... 4000 Ω

0,1 Ω

Medición (de 4 hilos):: ±0,02 % del valor ±0,1 Ω
Simulación: ±0,02 % del valor ±0,15 Ω

Pt10 ... Pt100

-200 ... +200 °C

Pt10 ... Pt400: 0,01 °C

Medición (de 4 hilos): ±0,15 °C
Simulación: ±0,15 °C

+200 ... +600 °C

Medición (de 4 hilos): ±0,2 °C
Simulación: ±0,25 °C

+600 ... +850 °C

Pt500... Pt1000: 0,1 °C

Medición (de 4 hilos): ±0,3 °C
Simulación: ±0,35 °C

Ni100

-60 ... +180°C

0,01 °C

Medición (de 4 hilos): ±0,1 °C
Simulación: ±0,15 °C

Ni120

-80 ... +260 °C

0,01 °C

Cu10 ... Cu100

-200 ... +260 °C

0,01 °C

Medición (de 4 hilos): ±0,2 °C, Simulación: ±0,8 °C

Termoelementos compatibles

Pt10 (285)
Pt50 (385)
Pt100 (385)
Pt200 (385)

Pt400 (385)
Pt500 (385)
Pt1000 (385)
Pt100 (3926)

Ni100 (672)
Ni100 (618)
Ni120 (672)

Cu10 (427)
Cu50 (427)
Cu100 (427)

Imágenes de uso del calibrador multifunción PCE-MCA 50

Uso del calibrador universal PCE-MCA 50

Contetnido del envío del calibrador universal PCE-MAC 50

1 x Calibrador universal PCE-MCA 50, 6 x Cables de prueba, 3 x Pinzas de cocodrilo, 2 x Cables USB,1 x Adaptador de carga, 4 x Conectores banana, 2 x Cables de prueba Cu-Cu (conexión para termoelementos), 1 x Bolsa de transporte, 1 x Certificado de calibración de fábrica, 1 x Manual de instrucciones

Accesorios opcionales
- Certificado de calibración ENAC
Para empresas que deseen integrar su calibrador universal en su control interno de calidad o que deseen enviarlo a su recalibración anual. El certificado según la normativa ENAC contiene una calibración de laboratorio que incluye el certificado con todos los valores de medición.
