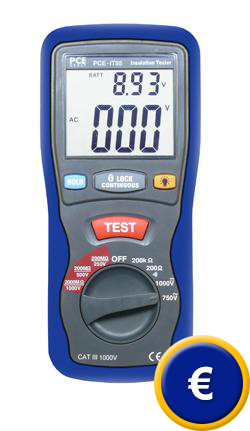

Medidor de aislamiento PCE-IT 55
medidor de aislamiento con CAT III 1000 V / para resistencias de aislamiento hasta 2000 MΩ

El medidor de aislamiento determina resistencias de aislamiento hasta un máximo de 2000 MΩ (para tensiones auxiliares de 250, 500 y 1000 V). Además este medidor de aislamiento ofrece la posiblidad de medir corrientes continuas y alternas hasta un máximo de 750 V / 1000 V y para resistencias hasta un máximo de 2 kΩ. Cuenta con control de paso y pitido de aviso integrado. Los valores de medición pueden fijarse presionando una tecla. El aparato cumple las normas DIN 57 411 parte 1 / VDE 0411 parte 1, medidas de protección para aparatos de medición electrónicos (IEC1010-1) y DIN VDE 0413 (medidores de aislamiento). Se entrega calibrado de fábrica y cuenta con una calibración de laboratorio y un certificado ISO opcionales (con el pedido o con la recalibración anual). En el siguiente enlace puede ver una visión general de cualquier medidor de aislamiento que necesite para realizar su trabajo.

Si tiene alguna pregunta sobre el medidor de aislamiento, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este medidor de aislamiento y sobre cualquier producto de nuestros sistemas de regulación y control, equipos de laboratorio, medidores o balanzas PCE Ibérica S.L.

Medidor de aislamiento PCE-IT 55

- Cumple con las normativas IEC1010-1,
  CAT III 1000 V
- Posee una gran pantalla dual con iluminación
  de fondo
- Posibilidad de realizar mediciones puntuales
  y prolongadas con la tecla "LOCK"

- Cuenta con un indicador de superación de
  rango y del estado de la batería
- Desconexión automática para proteger la
  vida de la batería
- Se entrega completo (listo para su uso) en
  un maletín de transporte
- Certificado de calibración ISO opcional.

Especificaciones técnicas

Rangos de medición

Tensión AC
Tensión DC
Resistencia
Resist. aislamiento

0 ... 750 V
0 ... 1000 V
0 ... 200 Ω / 200 ... 2000 Ω
0 ... 200 MΩ / 200 ... 2000 MΩ

Resolución

Tensión AC
Tensión DC
Resistencia
Resist. aislamiento

1 V
1 V
0,1 Ω / 1 Ω
100 kΩ ...1 MΩ

Precisión

Tensión AC
Tensión DC
Resistencia
Resist. aislamiento

± 1,2 % ±10 dgts
± 0,8 % ± 3 dgts
± 1,0 % ± 2 dgts
± 3,5 % ± 5 dgts

Tensiones de prueba

 250 V -   200 MΩ
 500 V -   200 MΩ
1000 V - 2000 MΩ

Control de paso

pitido: ≤ 40 Ω, corriente de prueba ≤ 200 mA

Alimentación

6 baterías AA de 1,5 V

Condiciones ambientales

0 ... 40 °C / < 80 % H.r.

Dimensiones

200 mm x 92 mm x 50 mm

Peso

700 g

Normativa

IEC10101, CAT III 1000 V

Contenido del envío
1 x Medidor de aislamiento PCE-IT 55
1 x Juego de cables de comprobación
1 x Pinza de cocodrilo con cable de 1 m
6 x Pilas de 1,5 V AA
1 x Correa de muñeca 1 x Maletín de transporte
1 x Instrucciones de uso

Componentes opcionales muestra la imagen contigua)
- Certificado de calibración, p.e. para cumplir con
  su DIN ISO 9000.
  La certificación ISO contiene una calibración de
  de laboratorio con certificado de control incluido
  con todos los valores de medición.

Información sobre el medidor de aislamiento
Las mediciones de aislamiento deben ser efectuadas en cualquier instalación nueva, reformas, cambios y reparaciones. Además, está prescrito que es necesario repetir en espacios de tiempo predefinidos las mediciones en instalaciones industriales. En el ámbito privado se aconseja revisar periódicamente el estado de las instalaciones, pues los valores de aislamiento se deterioran por envejecimiento, factores climatológicos, daños, etc.

- en instalaciones nuevas (espacios secos): 1000 Ω x V de la tensión de funcionamiento (p.e. en
  230 V > 230 kΩ)

- en instalaciones nuevas (espacios húmedos, aire libre): 500 Ω x V de la tensión de
  funcionamiento

- aparatos puestos a tierra: 1000 Ω x V de la tensión de funcionamiento

- aparatos con aislamiento protector: 2 MΩ

- herramientas eléctricas: 2 MΩ

- pequeño voltaje: 250 kΩ

- medidores eléctricos: 5 MΩ
