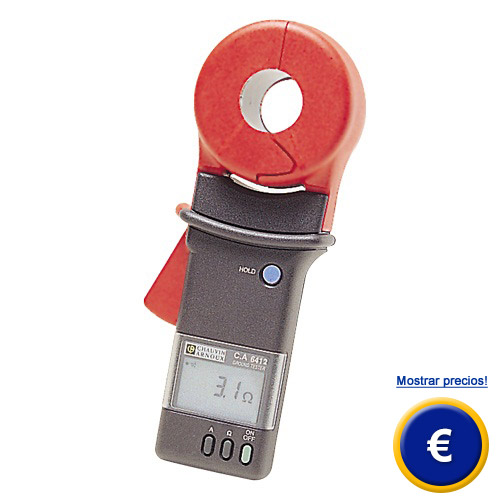

Pinza de puesta a tierra CA-6412
pinza de puesta a tierra hasta 1200 ohmios, diámetro de la pinza 32 mm,
|
||
|
Con la pinza de puesta a tierra CA-6412 se mide directamente la resistencia contra tierra en conducciones eléctricas subterráneas. Es posible determinar corrientes y también corrientes de fuga hasta 30 A con la pinza de puesta a tierra CA-6412. La ventaja de la pinza de puesta a tierra, en comparación con los instrumentos convencionales para determinar la resistencia contra tierra es, que no se necesita picos de tierra. Esta característica de la pinza de puesta a tierra de Chauvin Arnoux es especialmente útil cuando no se pueden clavar los picos en el suelo. La medición de la resistencia contra tierra se realiza a través de dos bobinas que están incorporadas en la pinza de puesta a tierra CA-6412. La bobina de generador en la pinza induce una tensión definida en el conductor de tierra. La segunda bobina, la bobina de medición mide la corriente, que circula por este conductor y calcula la resistencia contra tierra. La pinza mide la resistencia contra tierra hasta 1200 Ω. Aquí encontrará una visión general otra pinza de puesta a tierra. Si tiene alguna pregunta sobre la pinza de puesta a tierra, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este pinza de puesta a tierra y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas de PCE Ibérica S.L. |
||
|
||
|
|
||
|
- Rango de medición hasta 1200 Ω
- Medición de corriente hasta 30 A - Posible medición de corriente de fuga - Indicación de 3000 dígitos |
- Diámetro de la pinza hasta 32 mm
- Alimentación por batería - Bucle de calibración incluido - Con maletín de transporte robusto |
|
|
Ficha técnica de la pinza de puesta a tierra CA-6412 |
||
|
Rango de medición |
Resolución |
Precisión |
|
0 ... 1 Ω
1 ... 50 Ω
50 ... 100 Ω
100 ... 200 Ω
200 ... 400 Ω
400 ... 600 Ω
600 ... 1200 Ω |
0,01 Ω
0,1 Ω
0,5 Ω
1 Ω
5 Ω
10 Ω
50 Ω |
± 2 % ± 2 dígitos
± 1,5 % ± 1 dígito
± 2 % ± 1 dígito
± 3 % ± 1 dígito
± 6 % ± 1 dígito
± 10 % ± 1 dígito ± 25 % ± 1 dígito |
|
1 ... 299 mA 0,3 ; ... 2,999 A 3 ... 29,99 A |
1 mA 0,001 A 0,01 A |
± 2,5 % ± 2 dígitos ± 2,5 % ± 2 dígitos ± 2,5 % ± 2 dígitos |
|
Cuota de medición |
2403 Hz |
|
|
Cuota de medición de la corriente |
47 ... 800 Hz |
|
|
Indicación de errores de medición |
símbolos para corrientes de fugas y mal cerramiento de mordazas de pinza |
|
|
Alarma |
seleccionable |
|
|
Alimentación |
batería de 9 V |
|
|
Pantalla |
LCD de 3000 dígitos |
|
|
Seguridad eléctrica |
IEC 61010 - CAT III 150 V |
|
|
Dimensiones |
55 x 100 x 240 mm |
|
|
Peso |
1 kg |
|
|
La pinza de puesta a tierra se usa para controlar la resistencia contra tierra de, por ejemplo, pararrayos. El control de la resistencia contra tierra es condición previa para el funcionamiento seguro de una instalación eléctrica. Los estudios han demostrado que una tensión de 50 V puede causar un daño humano. También los requisitos generales para instalaciones eléctricas permiten en zonas residenciales una corriente de fuga máxima de 500 mA. Así, según la ley de Ohm (U = R * I), resulta una resistencia contra tierra máxima de 100 Ω. Las pinzas de puesta a tierra miden esta resistencia y muestran el valor medido. |
||
|
Contenido del envío |
||
|
|
|
|
|
