Medidor de espesor PCE-CT 30 /40 / 50
medidor de espesor para la medición sin daños sobre acero y metales no férricos (PCE-CT 30) / Acero - Hierro (PCE-CT 40) o para metales no ferrosos (PCE-CT 50)

El medidor de espesor mide de forma combinada recubrimientos sobre acero y metales no férricos sin dañar el material. El menú y el ajuste de nuevos parámetros convierten el medidor de espesor en un medidor indispensable para mediciones de control en la producción, el taller y el control de calidad. La forma ergonómica del medidor de espesor con sonda integrada y de fácil manejo permiten realizar mediciones rápidas y sencillas. Ha sido construido para mediciones de capas no magnéticas como lacas, plásticos, cromo, cobre, zinc, esmalte, etc. sobre acero y hierro, y todas las capas aislantes tipo lacas, plásticos, esmaltes, papel, vidrio, goma, etc. sobre cobre, aluminio, latón, acero inoxidable y aluminio anodizado. También disponemos de otros modelos de medidor de espesor con velocidad de ultrasonido y sensibilidad ajustables, con memoria para 250 valores y se puede utilizar en materiales con metales, vidrio y plásticos homogéneos. Si tiene alguna pregunta sobre el medidor de espesor, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este medidor de espesor y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o las balanzas de PCE Ibérica S.L..

- Medición instantánea sin necesidad de
  calibración previa.

- Amplio rango de 0 ... 3,5 mm.

- Alta precisión en la medición.

- Posibilidad de mediciones continuas.

- Medición no influenciable por la vibración.

- Resistente al desgaste.

- La ranura en V en el cabezal simplifica la
  medición sobre cuerpos redondos como ejes,
  varillas, etc.

- Alarma óptica en mediciones sobre sustratos
  erróneos.

- Manejo cómodo con una sola mano.

- Indicación seleccionable entre µm y mm.

- Encender y apagar de forma automática o
  manual.

- Envío: medidor de espesor con batería, maletín
  con placa de calibración integrada e
  instrucciones de uso.

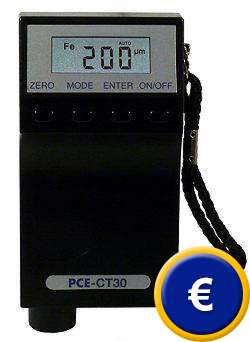

Medidor de espesor PCE-CT 30 / 40 / 50

Ver / imprimir las instrucciones de uso del
medidor de espesor PCE-CT 30

Ver / imprimir las instrucciones de uso del
medidor de espesor PCE-CT 40 / 50

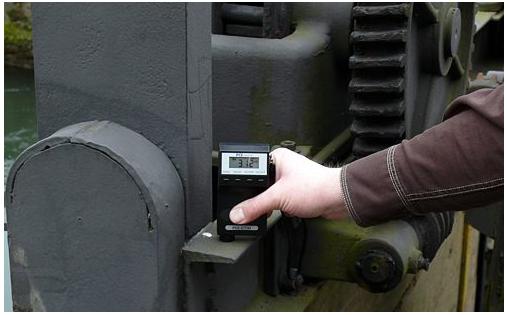

Aquí ve el medidor de espesor PCE-CT haciendo una medición.

El medidor de espesor se usa sobre todo en la industria automovilística. Quien ha comprado un coche supuestamente libre de accidentes y posteriormente detecta un daño mayor, conoce bien esta problemática. A no ser que uno sea un experto en la materia, la pregunta que surge es cómo detectar si el coche ha sufrido o no un accidente. El medidor de espesor PCE-CT 30 le soluciona de forma sencilla esta problemática. Seleccione la base (acero o aluminio) y coloque el medidor de espesor sobre la capa de laca fina y uniforme. En caso que queden residuos de masilla debajo de la laca, la capa sobre el metal superará más de un milímetro. El medidor de espesor PCE-CT 30 dispone de un rango de medición de 0 a 3500 µm (3,5 mm). En caso de que detecte espesores elevados es el momento de ejercer la cautela a la hora de comprar.
El medidor de espesor también se puede usar en cualquier ramo de la industria donde sea necesario medir capas en materiales férricos y no férricos. Sirva aquí como ejemplo la galvanización. Para que el usuario del medidor de espesor tenga la seguridad que el medidor indica el valor correcto, se incluye en el envío un calibrador. De forma opcional puede pedir una calibración que acredita los valores de medición. En el certificado de calibración se enumeran los valores de medición, así como el número de serie del medidor de espesor. El medidor recibe una placa de comprobación que le indica cuándo deberá efectuar la siguiente calibración.

Especificaciones técnicas

Rango de medición
PCE-CT 30
PCE-CT 40
PCE-CT 50

0...3500 µm o 0...140 mils (seleccionable)
0...5000 µm o 0...200 mils (seleccionable)
0...5000 µm o 0...200 mils (seleccionable)

Indicador de valores de medición
PCE-CT 30
PCE-CT 40
PCE-CT 50

de 0,0 ... 999 en µm, de 1,00 ... 3,50 en mm
de 0,0 ... 999 en µm, de 1,00 ... 5,00 en mm
de 0,0 ... 999 en µm, de 1,00 ... 5,00 en mm

Medidor
PCE-CT 30
PCE-CT 40
PCE-CT 50

Medición en superficies:
Férricas y no férricas
Sólo férricas
Sólo no férricas

Resolución

0,1 µm en el rango 0,0...99,9 µm
1 µm en el rango 100...999 µm
0,01 mm en el rango 1,00...3,50 mm / 5,00 mm
respectivamente
0,01 mils en el rango 0,00...9,99 mils
0,1 mils en el rango 10,0...99,0 mils
1,0 en el rango 100...140 mils / 200 mils

Precisión de repetición de medición

± (1µm +2%) de 0...999 µm
± 3,5% de 1001...3500 µm

Área mínima de medición

10 x 10 mm

Radio mínimo de curvatura

convexo: 5 mm; cóncavo: 30 mm

Espesor mínimo del sustrato

tipo F: 0,2 mm
tipo N: 0,05 mm

Pantalla

pantalla LCD de 4 dígitos

Temperatura ambiental

0...+60 °C

Alimentación

batería de 9 V (incluida)

Dimensiones del aparato

118 x 58 x 38 mm

Peso

150 g con batería incluida

Contenido del envío
1 x medidor de espesor PCE-CT 30 / 40 / 50 con sonda integrada, 1 x maletín con placa de calibración, 1 x batería e instrucciones de uso.

Componentes adicionales
- Certificado de calibración ISO (para empresas que deseen integrar su medidor de espesor en su control de calidad ISO, tanto para el primer pedido o posteriormente para una recalibración regular, asegurando constantemente una alta precisión en la medición).

Calibración y certificación ISO
Puede adquirir un certificado de calibración ISO para el medidor de espesor. Se extenderá un protocolo de control con los datos postales de su empresa en el que consta una certificación y calibración de laboratorio del medidor de espesor, que podrá pertenecer a su base interna de controladores ISO y con el que se demuestra que el medidor de espesor tiene la posibilidad de recuperación del patrón de medición nacional. Más información al respecto:

Calibración: Control de la corrección de las magnitudes de medición del medidor de espesor, sin intervención en el sistema de medición. O bien: determinación de la desviación sistemática del indicador con respecto al valor real de la magnitud de medida.

Documento o certificado de calibración: documenta las propiedades técnicas del medidor de espesor corres-pondiente así como la posibilidad de recuperación del patrón de medición nacional.

Intervalo de calibración: Para poder realizar mediciones correctas duraderas, el medidor de espesor debe controlarse o calibrarse periódicamente. Este periodo de tiempo del medidor de espesor se llama intervalo de calibración. No se puede determinar con precisión cuándo se debe recalibrar el medidor de espesor. Para poder fijar el intervalo hay que considerar los siguientes puntos clave:

- Rendimiento del medidor de espesor
- Frecuencia de uso del medidor de espesor
- Condiciones ambientales del medidor de espesor
- Estabilidad de las calibraciones anteriores del medidor de espesor
- Precisión de medición requerida del medidor de espesor
- Determinaciones del sistema de garantía de calidad de las empresas.

Esto significa que es el mismo usuario el que debe fijar y controlar el intervalo para el medidor de espesor. Nosotros recomendamos establecer un intervalo de calibración de 1 a 3 años. Además le ofrecemos al cliente nuestra ayuda profesional para resolver las dudas sobre el difícil proceso de establecimiento de dicho intervalo de calibración para este medidor de espesor.
