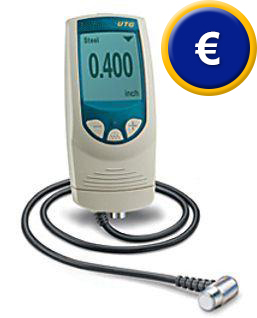

Medidor de grosor de materiales serie PT-UTGM
medidor de grosor de materiales con velocidad de ultrasonido y sensibilidad ajustables,
memoria para 100.000 valores e interfaz RS-232, software gratuito

El medidor de grosor de materiales serie PT-UTGM es un aparato por ultrasonido manual para determinar el espesor de paredes y materiales. El medidor de grosor está disponible en dos versiones: "Standard" y "Advanced". La versión "Advanced" dispone adicionalmente de una pantalla gráfica a color, una memoria de 100.000 valores (versión "Standard" sólo 250 valores), conexión Bluetooth y Wi-Fi. En el envío de este medidor de grosor de materiales se incluye un sensor de 5 MHz que cubre casi el 95% de todos los usos posibles. Por ello no es preciso utilizar otros cabezales con el medidor de grosor de materiales. El medidor de grosor de materiales PT-UTGM con su velocidad de ultrasonido ajustable sirve para medir acero, hierro, aluminio, titanio, plásticos homogéneos, cerámica, vidrio y muchos otros tipos de material. El medidor de grosor de materiales PT-UTGM le ofrece la opción de la medición exacta del espesor a través del revestimiento superficial, descontándolo de forma automática del espesor total. El medidor de grosor de materiales PT-UTGM ofrece la posibilidad de ajuste de la sensibilidad, de este modo podrá medir el espesor de paredes de tuberías de acero recubiertas de plástico. El ultrasonido se refleja débilmente en la capa límite entre el plástico y el acero. Pueden darse errores de medición que se pueden evitar con la ayuda del ajuste de la sensibilidad y así medir la reflexión de la capa límite inferior de acero (para el contorno). Los valores de medición se pueden guardar en el aparato y si lo desea con la ayuda del paquete de software puede realizar la transmisión de los datos al PC para poder realizar un análisis de los mismos. Los datos pueden transmitirse a otros programas como p.e. MS Excel. Otra gran ventaja de este medidor de grosor de materiales es la descripción del menú en varios idiomas, de manera que podrá elegir el idioma deseado, por ejemplo español, alemán, inglés, francés, italiano. Nuestros ingenieros y nuestro equipo técnico están a su disposición para atender a todas sus consultas. También disponemos de un medidor de grosor con las mismas características pero sin software, dicho equipo es el PCE-TG100. Desde aquí accederá a una visión general donde encontrará cualquier tipo de medidor de grosor para medir el grosor de pintura, dureza de paredes, de metales, vidrios, plásticos, maderas, papeles, piedras preciosas... Si tiene alguna pregunta sobre el medidor de grosor, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono +34 967 543 548 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este medidor de grosor y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

PT-UTGM1-E Standard

- Calibración automática y permanente
- Navegación del menú muy sencilla
- Valor promedio cero para fondos ásperos
- Pantalla retroiluminada (OLED)
- Función Reset
- Función de medición rápida
- Indicación en pantalla de valores estadísticos
- Función de aviso acústico y óptico
- Memoria para 250 valores
- Interfaz USB para la transmisión de datos

PT-UTGM3-E Advanced

- Pantalla LCD a color y de alto contraste
- Visualización de gráficos en tiempo real
- Función Scan
- Memoria para 100.000 valores
- Posibilidad de renombrar los bloques
- Posibilidad de exportar como xml o txt
- Memoria USB
- Interfaz Bluetooth
- Personalización
- Aplicación cloud _TM en la web

Especificaciones técnicas

Modelo

PT-UTGM1-E
Standard

PT-UTGM3-E
Advanced

Memoria

250 valores

100.000 valores

Pantalla

Monocromo

LCD a color

Interfaz

USB

USB / Bluetooth

Especificaciones técnicas del sensor

Modo

Eco simple

Eco múltiple

Rango de medición acero

2,50... 125,00 mm

2,50 ... 60,00 mm

Necesidad de quitar la laca o pintura

Sí

No

Cabezal (incluido)

5 MHz, diámetro de la sonda ~ 13 mm

Resolución

0,01 mm

Temperatura superficial

 -10 ... +50 °C

Calibración

Placa de acero de varios niveles opcional
de 2,5 / 5 / 7,5 / 10 y 12,5 mm

Precisión

± 0,03 mm

Unidad de medición

mm / inch (a elegir)

Velocidad de ultrasonido

1250 ... 9999 m/s

Cuotade medición

Modo normal: 6 / s
Modo scan: 20 / s

Función de alarma

Al superar los valores límite
superior o inferior seleccionados

Salida de datos

USB / Infrarrojo

Alimentación

3 x baterías 1,5 V AAA

Dimensiones

146 x 61 x 28 mm

Peso

140 g sin batería

Software gratuito

Modo Scan para el modelo estándar

El medidor de grosor de materiales se puede utilizar en modo normal y en modo scan. En este modo scan podrá recorrer y medir una gran extensión de material. El medidor de grosor recoge hasta 250 valores de medición en su memoria interna (con una cuota de medición de 20 valores por segundo).
Es muy importante extender siempre la pasta de acoplamiento en la superficie a medir tanto en el modo normal como en el modo scan. Esto hace posible por un lado que el sensor tenga un buen contacto y por otro lado protege su superficie.

Aplicación / Calibración


La imagen superior muestra el uso del medidor de grosor de materiales en una hélice de barco.

Con el bloque de calibración obtendrá la recalibración de una manera muy sencilla.

Contenido del envío
1 x Medidor de grosor de materiales PT-UTG M,
1 x Cabezal (5 MHz) con cable de 1,2 m,
3 x Baterías tipo AAA,
1 x Botella de gel de acoplamiento (250 ml),
1 x Cable USB,
1 x Funda portectora de goma,
1 x Bolsa de transporte de nylon,
1 x Certificado NIST (estándar USA comparable
     al certificado DIN ISO),
1 x Instrucciones

Componentes adicionales

- Gel de acoplamiento

- Bloque de calibración de varios niveles

- Como el cuerpo del medidor de grosor de materiales es universal, se le pueden acoplar otro tipo de sondas del mismo fabricante, como por ejemplo sonda de rugosidad o una sonda de espesor de recubrimiento.
