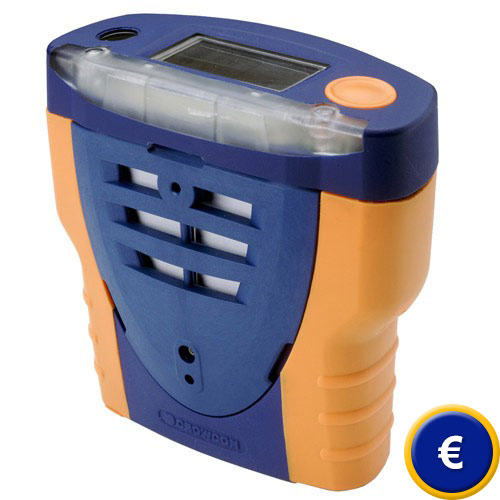

Detector multigases Tetra
detector multigases homologado (ATEX II 2G EEx iad IIC T4)

El detector multigases Tetra avisa ante gases inflamables y tóxicos de forma acústica, óptica y por vibración. Además, el detector multigases Tetra muestra siempre el valor de medición actual sobre la gran pantalla LCD. El detector multigases Tetra detecta hasta cuatro gases simultáneamente. Las combinaciones de gases más usuales detectadas por el detector multigas las podrá encontrar en nuestra tienda online (CH4, H2S, CO y O2). Para el detector multigases Tetra están disponibles a la venta más de 16 sensores distintos para diferentes gases. Abajo encontrará un resumen de los gases que detecta este detector multigases. Igualmente es posible equipar el detector multigases con sólo uno, dos o tres sensores. En caso de necesidad, se podrá añadir otro adicional al detector multigas. Gracias a la electrónica inteligente en los sensores, no es necesaria una calibración del detector multigases al añadir el nuevo sensor. La calibración del detector multigas se realiza previamente en fábrica, los datos de calibración permanecen guardados en el sensor. Se recomienda realizar una recalibración cada medio año, pero por ley es obligatorio realizar la recalibración del detector multigas cada año. El manejo del detector multigases se realiza mediante sólo un botón. Además, el detector multigases guarda los datos cuando se ha sobrepasado un valor límite (memoria de eventos). Lo ideal es llevar el detector multigases como protección personal pegado al cuerpo, enganchado al cinturón. Se puede utilizar, por ejemplo, al recorrer canales y en la industria química. El detector multigases cumple con todas las normas europeas e internacionales, incluso la normativa ATEX (Información general sobre ATEX). Si desea ver un detector detector multigas de tamaño muy reducido puede verlo en el siguiente enlace: analizador de gas portátil y si lo que necesita es un detector multigas capaz de detectar H2S y otros gases lo verá a continuación: analizador de h2s
En este enlace dispone de una visión general donde encontrara el detector multigases que necesite. Si tiene alguna pregunta sobre el detector multigases, consulte la siguiente ficha técnica o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este detector multigases y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas PCE Ibérica S.L.

Detector multigas TETRA para la protección personal

- Alarma acústica; 90 dB(A)

- Alarma visual: LED rojo y azul

- Alarma vibratoria

- Pantalla gráfica de 128 x 64 píxeles con ilumi-
  nación de fondo

- Incluye baterías recargables

- Manejo con un botón

- Sensores para 16 gases diferentes, disponibles
  a la venta

- Homologación ATEX

- Sensores inteligentes, guardan los datos de
  calibración

- Los sensores pueden también ser cambiados
  en lugares expuestos a riesgos

Especificaciones técnicas

 Gas

Símbolo químico

Campo de medición

Nivel de alarma

Gases inflamables

CH₄

0 ... 100 % LIE

20 % LIE

Sulfuro de hidrógeno

H₂S

0 ... 50 ppm

10 ppm

Monóxido de carbono

CO

0 ... 500 ppm

30 ppm

Oxígeno

O₂

0 ... 25 %

19 % y 23,5 %

Tiempo de reacción

Tiempo de reacción (T₉₀)

Vida útil

Metano

20s

5 años

Tóxico

20s

3 años

Oxígeno

10s

min.1 año

Alarma acústica

- 90 dB(A) a 1m de distancia
- sonido diferente para distintos niveles de alarma

Alarma óptica

- LED especialmente luminoso / rojo y azul

Función Autocero (puesta a cero)

Para adaptar el detector multigases a diferentes condiciones ambientales de medida (active la función siempre en aire limpio)

Visualización

Pantalla gráfica LCD rica en contrastes (128 x 64 píxeles) con iluminación de fondo; símbolos gráficos mostrando el estatus de la batería con gráfico de barra del tiempo de servicio aún restante de las baterías.

Alimentación

- Batería de iones de litio sin “efecto memoria”
  incl. (vida útil mín. 12h)
- También posible  funcionamiento con batería
   Vida útil mín.18h)

Condiciones ambientales

-20...+55 °C / 0...99% HR no condensadora

Tipo de caja

IP 65

Dimensiones

122 x 128 x 57 mm

Peso

498 g

Homologación
Europa:

USA y Canadá:

ATEX II 2G EEx iad IIC T4 (-20...+55°C)
BASEEFA 03ATEX0193
Clase I División 1 Grupos A, B, C, D

Standards/ Codes
Europa:

USA y Canada:

EN50014, EN50020, EN50018, 94/9/EC
EN50270, EN 50271, IEC61508
UL913, CSA22.2, 152

Calibración

La calibración del detector multigases se puede llevar a cabo rutinariamente mediante la función automática de calibración o bien tranquilamente desde el PC a través de la software compatible con Windows.
Pero usted también puede enviarnos (según indicación en su manual intraempresarial ISO) el medidor para su mantenimiento y recalibración (p. ej. 1-2 veces por año). El detector multigases será desmontado, limpiado y recalibrado. Si el sensor no pudiese ya ser recalibrado o su vida útil ya se hubiera acabado, se le informará previamente al respecto. En cualquier caso ofertamos sensores de repuesto.

Las normativas de producción ATEX (extraoficialmente conocido también como "ATEX 95" por el Art. 95 del contrato EG sobre la libre circulación de mercancías) del Parlamento Europeo y del Consejo para la Aproximación de los Estados miembros para medidores de gases y sistemas de protección para el uso en áreas de riesgo de explosión, dispone las normas para poner en circulación los productos usados en esos sectores. Con esta normativa se tuvo por primera vez en cuenta los aparatos no eléctricos. Por ejemplo, los acoplamientos rotativos pueden incendiarse por un sobrecalentamiento no previsto. El propósito de esta normativa es la protección de personas que trabajan en áreas con peligro de explosión. La normativa contiene en el Apéndice II los requisitos básicos para la salud y la seguridad que el fabricante debe tener en cuenta y que debe comprobar con el marcado CE de conformidad correspondiente.

Ejemplos de aplicación del detector multigas

El detector multigas puede utilizarse para protección personal al recorrer canales.

El detector multigas puede utilizarse para protección personal en la industria química.

El detector multigas está especialmente indicado para la protección personal para recorrer canales.

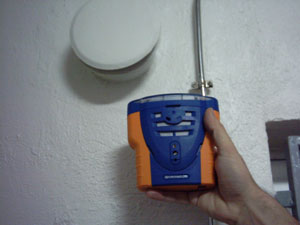

Comprobación de una salida de gases
con el detector multigases Tetra.

Contenido del envío del detector multigas
1 x detector multigases Tetra (1, 2, 3 ó 4), 1 x batería, 1 x cargador, 1 x enganche al cinturón, manual de instrucciones
En nuestra tienda online encontrará las siguientes combinaciones:
TETRA-1: para gases inflamables y oxígeno (2 detector multigases)
TETRA-2: para gases inflamables, oxígeno y sulfuro de hidrógeno (3 detector multigases)
TETRA-3: para gases inflamables, oxígeno y monóxido de carbono (3 detector multigases)
TETRA-4: para gases inflamables, oxígeno, sulfuro de hidrógeno y monóxido de carbono
               (4 detector multigases)

TETRA-1 P: para gases inflamables y oxígeno (2 detector de fugas)
TETRA-2 P: para gases inflamables, oxígeno y sulfuro de hidrógeno (3 detector de fugas)
TETRA-3 P: para gases inflamables, oxígeno y monóxido de carbono (3 detector de fugas)
TETRA-4 P: para gases inflamables, oxígeno, sulfuro de hidrógeno y monóxido de carbono
                 (4 detector de fugas)

* La serie P incluye la bomba de aspiración eléctrica interna

Adicional
- Cargador de repuesto
- Juego de aspiración manual con bomba de
  mano y tubo de 1m
- Bomba de aspiración eléctrica interna (solicitar
  en el momento del realizar el pedido)
- Funda de protección
- Certificado de calibración
- Interfaz PC (RS-232)
- Software para configuración y descarga de datos
- Arnés de pecho
- Correa de hombro
- Cargador para el coche

Resumen de otros sensores para el detector multigas

Gas

Símbolo químico

Campo de medición

Nivel de alarma

Metano

CH₄

0 ... 100 % UEG

20 % UEG

Propano

C₃H₈

0 ... 100 % UEG

20 % UEG

Butano

C₄H₁₀

0 ... 100 % UEG

20 % UEG

Pentano

C₅H₁₂

0 ... 100 % UEG

20 % UEG

Hidrógeno

H₂

0 ... 100 % UEG

20 % UEG

Etileno

C₂H₄

0 ... 100 % UEG

20 % UEG

Dióxido de azufre

SO₂

0...10 ppm

2 ppm

Cloro *

Cl₂

0 ... 5 ppm

0,5 ppm

Dióxido de nitrógeno *

NO₂

0 ... 10 ppm

3 ppm

Amoníaco

NH₃

0 ... 100 ppm

25 ppm

Ozono *

O₃

0 ... 1 ppm

0,1 ppm

Hidrógeno

H₂

0 ... 1000 ppm

N/A

Cianuro

HCN

0 ... 25 ppm

5 ppm

Fosfina

PH₃

0 ... 5 ppm

0,2 ppm

Oxígeno

O₂

0 ... 25%

<19% / > 23%

Sulfuro de hidrógeno

H₂S

0 ... 100 ppm

5 ppm

Monóxido de carbono

CO

0 ... 500 ppm

30 ppm

Cianuro de hidrógeno

HCN

0 ... 25 ppm

5 pp

Fluoruro de hidrógeno

RF

0 ... 10 ppm

1 ppm

Flúor

F

0 ... 1 ppm

0,1 ppm

Fosgeno *

COCL₂

0 ... 1 PPM

0,1 ppm

Dióxido de carbono

CO₂

0 ... 5 %

0,5 ppm

Ácido cianhídrico

HCN

0 ... 25 ppm

5 ppm

Amonio

NH₃

0 ... 1000 ppm

25 ppm

Los sensores que están marcados con un * no se pueden utilizar junto con una bomba de aspiración.

A continuación se describe una relación de los gases más comunes que se pueden medir con el detector multigas Tetra:

- Monóxido de carbono: Este es uno de los gases que puede medirse con el detector multigas. Es producido por la combustión parcial de combustibles fósiles. Por ejemplo este puede producirse por el mal funcionamiento de una caldera  u horno cuando no hay un ventilación adecuada, este es un peligro que es muy común.

- Dióxido de carbono y amoniaco: Se produce por fugas que se producen en los sistemas de refrigeración y botellas y pueden ser fatal en un espacio cerrado sin ventilación. El dióxido de carbono también puede medirse con el detector multigas Tetra.

- Sulfuro de hidrogeno: Se produce durante la descomposición de materiales orgánicos, por lo que es conocido por su mal olor. Si hay una concentración alta (60ppm) no se puede fundir y puede producir una parálisis instantánea. A menudo puede localizarse en túneles subterráneos y en alcantarillas, por lo que es conveniente utilizar el detector multigas para localizar este tipo de gas.

- Dióxido de azufre: Está formado por azufre y otros materiales que contienen azufre, como por ejemplo el petróleo y el carbón, es muy acido forma el acido sulfuroso cuando se disuelve con el agua. Este tipo de gas es dos veces más pesado que el aire por lo tiende a caer hacia el nivel del suelo, además es un gas incoloro y tiene un olor característico que produce asfixia.

- Cloro: Tiene un olor penetrante, corrosivo, gas pesado de color verde/amarillento, fácilmente absorbible por muchos materiales, aunque el comportamiento del cloros hace que sea más difícil su detección. Se utiliza principalmente para la purificación del agua y en suministros para piscinas, en la fabricación de compuestos clorados como el PVC, para blanquear el papel o en tejidos.

- Oxígeno (riesgos): Nivel normal es de 20,9% y la falta de este puede producir agotamiento y una disminución que afecta físicamente y mentalmente. Se debe de tener especialmente cuidado con el oxigeno, por ejemplo, en un contenedor que esta cerrado durante algún tiempo ya que debido a la corrosión puede absorber el oxígeno del recinto que esta cerrado, en algunos procesos químicos, en algunos recipientes donde hay materia orgánica, ...

¿Qué es el monóxido de carbono?
Este detector multigas, está pensado para detectar varios gases y entre ellos, uno de los más comunes como puede ser el monóxido de carbono.
El monóxido de carbono es un gas perjudicial para la salud de los seres vivos, incoloro y sin olor. El monoxido de carbono se genera como desecho en la combustión del carbón, madera, aceite y otros derivados del petróleo (gasolina, propano, etc.). Por eso es de vital importancia contar con un detector multigas en su puesto de trabajo si normalmente trabaja con estos gases. El monoxido de carbono, aunque no tiene olor en sí, generalmente se genera en combinación con otros gases que sí tienen olor, y dependiendo de los gases que sean, los podrá tener controlados también con el detector multigas. La fuente principal de monóxido de carbono son los motores de combustión interna. El monoxoxido de carbono también se genera en operaciones industriales como reparación de automóviles, refinación del petróleo y productos químicos...

Si desea calibrar el detector multigas le rogamos que contacte con nuestros ingenieros y técnicos a través del número de teléfono 902 044 604 para España o en el número +56 2 24053238 para Latinoamérica para recibir más información

Certificado de calibración ISO
El detector multigases tiene la posibilidad de ir acompañado de un certificado de calibración ISO. Se extiende un protocolo de control con los datos postales de su empresa en el que consta una certificación y calibración de laboratorio del detector multigases, que podrá pertenecer a su base interna de comprobadores ISO y con el que se demuestra que el detector multigases tiene la posibilidad de recuperación del patrón de medición nacional. Más información al respecto:

Calibración: Control de la corrección de las magnitudes de medición del detector multigases de medición, sin intervención en el sistema de medición. O bien: determinación de la desviación sistemática del indicador con respecto al valor real de la magnitud de medida.

Documento o certificado de calibración: documenta las propiedades técnicas del detector multigases de medida correspondiente así como la posibilidad de recuperación del patrón de medición nacional.

Intervalo de calibración: Para poder realizar una medición correcta duradera, el detector multigases de medida debe controlarse o calibrarse periódicamente. Este periodo de tiempo se llama intervalo de calibración. En este caso se puede determinar cuando se debe recalibrar el detector multigases. Para poder fijar el intervalo hay que considerar los siguientes puntos clave:

- Magnitud de medición y banda de tolerancia permitida del detector multigases

- Rendimiento de los instrumentos de medida del detector multigases

- Frecuencia de uso del detector multigases

- Condiciones ambientales del detector multigases

- Estabilidad de las calibraciones anteriores del detector multigases

- Precisión de medición requerida del detector multigases

- Determinaciones del sistema de garantía de calidad de las empresas.

Esto significa que es el mismo usuario es el que debe fijar y controlar el intervalo entre dos calibraciones. Nosotros recomendamos para el detector multigases establecer un intervalo de calibración de 6 meses a 1 año. Ofrecemos al cliente nuestra ayuda profesional para resolver las dudas sobre el posible alto coste de la fijación de dicho intervalo.
