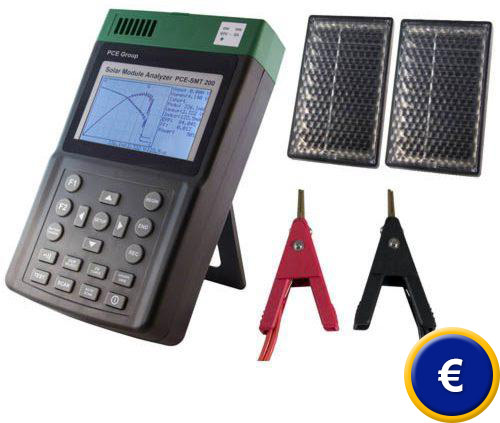

Comprobador de módulos solares EVOMEX SMT 200

Comprobador de módulos solares EVOMEX SMT 200 análisis de corriente de cortocircuito y tensión sin carga / puerto USB / integra reloj en tiempo real / memoria interna / pantalla gráfica / acumulador
El comprobador de módulos solares EVOMEX SMT 200 es una ayuda práctica para analizar las curvas características de las células fotovoltaicas. Activando el modo Scan en el comprobador de módulos solares se recorre el completo ámbito de carga (vacío a cortocircuito) y se registran las magnitudes eléctricas de corriente y tensión. A continuación se le muestran en la gran pantalla gráfica del comprobador de módulos solares una curva característica de la corriente y la tensión, una curva de rendimiento, a tensión sin carga y la corriente de cortocircuito. El aparato le calcula adicionalmente la eficiencia de las células, siempre y cuando introduzca la superficie de los módulos fotovoltaicos y la potencia de la luz en W/m². En la memoria interna puede guardar diagramas con todos los valores de medición. La lectura y valoración de la memoria se efectúa a través del software, conectado mediante una conexión USB aislada ópticamente, que se incluye en el envío. También está disponible una exportación de datos a Excel. Gracias a sus dimensiones compactas y su funcionamiento por acumulador, este equipo es ideal para un uso móvil. Los acumuladores puede cargarlos directamente en el comprobador de módulos solares mediante el componente de red. Encontrará medidores que registran la intensidad de radiación en largos períodos de tiempo para determinar la posición de las células fotovoltaicas aquí. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España o en el número +56 2 24053238 para Latinoamérica. Nuestros técnicos e ingenieros le asesorarán sobre el comprobador de módulos solares o sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas de PCE Ibérica S.L.

Comprobador de módulos solares EVOMEX SMT 200
- Elaborar curvas I/U e I/P de las células fotovoltaicas - Determina la potencia máxima de los módulos - Calcula la eficiencia de las células - fotovoltaicas - Pantalla gráfica digital con iluminación de fondo - Memoria interna - Integrad el cargador del acumulador	- Interfaz USB para la transmisión de los valores de medición y de las ondas de medición - Reloj en tiempo real - Alimentación por batería o red - Seguridad: CAT I / 60 V - Tensión en circuito abierto Vopen - Corriente de corto circuito Ishort
Especificaciones técnicas
Especificaciones eléctricas
Rango de tensión DC / precisión
0 - 6 V	1 mV / ±1 % ± (1 % de U_vacío + 9 mV)
6 - 10 V	1 mV / ±1 % ± (1 % de U_vacío + 0,09 mV)
10 - 60 V	10 mV / ±1 % ± (1 % de U_vacío + 0,09 mV)
Rango de corriente DC / precisión
0 - 0,6 A	0,1 mA / ±1 % ± (1 % de I_corto + 0,9 mA)
0,6 - 1 A	0,1 mA / ±1 % ± (1 % de I_corto + 9 mA
1 - 6 A	1 mA / ±1 % ± (1 % de I_corto + 0,9 mA
Propiedades generales
Pantalla	Pantalla gráfica de 107 x 58 mm, con iluminación de fondo
Alimentación	8 x baterías 1,5 V AA o componente de red externo
Puerto al ordenador	USB
Dimensiones (ancho x alto x profundo)	157 x 257 x 57 mm
Peso	1160 g
Normativa	EN 61010-1 CAT I 60 V
Condiciones ambientales (funcionamiento)	0 - 50 º, máx. 85% H.r.
Condiciones ambientales (almacenado)	-20 - 60 ºC, máx. 75% H.r.
Equipamiento del comprobador de módulos solares EVOMEX SMT 200
La pantalla gráfica le permite visualizar de forma inmediata el resultado de la medición	Todos los diagramas pueden ser transmitidos al software para su documentación
El puerto USB aislado ópticamente se encuentra en la parte posterior de la carcasa.
Contenido del envío 1 x comprobador de módulos solares EVOMEX SMT 200, 8 x acumulador (1,2 V, 2600 mAh), 1 x juego de pinzas de conexión, 1 x bolsa de transporte, 1 x componente de red, 1 x software con cable de datos USB, instrucciones de uso
Las energías alternativas es un tema actual. La energía solar juega un papel importante, ya que esta se puede transformar en energía eléctrica a través de células fotovoltaicas. Para poder analizar la eficiencia de las células fotovoltaicas se registran curvas características I/U (véase línea azul). La potencia que emite la célula fotovoltaica es calculada y también marcadas (véase línea roja). En este diagrama puede leer de forma rápida las magnitudes eléctricas importantes, la potencia máxima, la corriente de cortocircuito y la tensión sin carga.
