Cámara térmica serie Flir Ebx
camara termica para la inspección en la construcción, el aislamiento y pérdida de energía / manejo intuitivo / trasmisión de imágenes a Smart-Phone o Tablet-PC / integra cámara digital con función de imagen superpuesta (Pip) / opción de adquisición de ópticas adicionales

Los modelos de la serie Flir Ebx son cámaras térmicas ligeras y de fácil manejo para aplicaciones que requieren una mayor resolución, funciones adicionales y documentar los resultados. La camara termica ofrece una calidad de imagen de hasta 320 x 240 píxeles. Pérdidas de energía, humedades, acumulación de moho, tejados con goteras, construcciones subyacentes, problemas en las instalaciones de AC, todo puede detectarse rápidamente con la ayuda de la cámara térmica serie Flir Ebx. Dependiendo de la versión, la cámara térmica es capaz de detectar diferencias de temperatura mínimas de hasta 0,045 ºC.

Todas las versiones de la serie Flir Ebx están equipadas con un detector microbolómetro no refrigerado de óxido de vanadio de tecnología punta. La tecnología Flir MeterLink facilita la inspección de componentes en instalaciones al enviar de forma inalámbrica los datos adquiridos mediante una pinza amperimétrica a la cámara de imagen térmica. La función MeterLink ahorra tiempo y evita los errores al copiar a mano los datos. La cámara térmica de la serie Flir Ebx está disponible en cuatro variantes. Según las exigencias el usuario puede seleccionar entre los modelos Ebx30, Ebx40, Ebx50 o Ebx60.

En caso que tenga preguntas sobre la cámara térmica, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono +34 967 543 548. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre esta camara termica y sobre cualquier producto de nuestros sistemas de regulación y control, medidores o balanzas.

Resolución de hasta 320 x 240 píxeles
La resolución de la imágenes térmicas de la serie FLIR Ebx varía entre los 160 x 120 píxeles y los 320 x 240 píxeles según el modelo de camara termica.

Compacta y ligera
Los modelos de la serie Flir Ebx pesan sólo 825 g y pueden llevarse sin problemas en un cinturón de trabajo.

Extremadamente resistente
Las cámaras térmicas de la serie Flir Ebx resisten una caída de 2 metros. Disponen de un índice de protección IP54.

Cámara visual de alta calidad
Todos los modelos de la serie Flir Ebx cuentan con una cámara digital integrada, que facilita y acerera la observación y la inspección.

Galería de imágenes con vistas en miniatura
Una galería de imágenes en miniatura de fácil acceso le azuda a repasar y encontrar rápidamente sus imágenes térmicas.

Precisión
Precisión de ±2 % o ±2 % de lectura.

Pantalla táctil LCD
Gran pantalla LCD táctil en color de 3,5".

LED incorporados
Tienen una iluminación LED incorporada que garantiza imágenes visuales de calidad independientemente de los niveles de iluminación del lugar de trabajo.

Batería de larga duración
Sus baterías de iones de litio con una vida útil de 4 horas y fáciles de cambiar (sustituibles sobre el terreno), permiten seguir el ritmo de programas de trabajo exigentes.

Puntero láser
Un cómodo botón activa el puntero láser que ayuda a asociar el punto caliente o frío de la imagen IR con el objetivo físico real que se encuentra en el área inspeccionada.

Función de imagen en imagen (Pip)
Con la función PiP (imagen-en-imagen) es fácil localizar áreas de interés.

Fusión térmica
Fusiona las imágenes digital y térmica para mejorar el análisis.

MeterLink
La tecnología Meterlink de FLIR simplifica el trabajo de inspección de instalaciones eléctricas o edificios, pues permite transmitir via Bluetooth los valores obtenidos por una pinza amperimétrica externa o medidores multifunción de humedad y psicrómetros a la cámara termográfica. La tecnología MeterLink le ahorra tiempo y elimina el riesgo de cometer errores en los registros y anotaciones.

Informes instantáneos
Crea informes instantáneos directamente en la cámara. Copia con facilidad el informe a un dispositivo USB.

Alarma de humedad / alarma de aislamiento
La alarma de humedad relativa alerta sobre las áreas en las que existe riesgo de condensación. Una alarma de aislamiento muestra las condiciones de aislamiento de la estructura del edificio. Se introducen en la cámara los valores correspondientes de modo que las áreas que no cumplan los requisitos aparezcan coloreadas.

Comentarios de textos y de voz
Pueden incluirse comentarios escogiendo un texto de una lista predefinida o introduciéndolo mediante la pantalla táctil. A su vez, es posible conectar unos auriculares para grabar comentarios de voz.

Lentes intercambiables
Para adaptar la serie Ebx de Flir a cada situación, las lentes gran angular y telescópica, están también disponibles.

WIFI
Conéctese a un teléfono inteligente o a un tablet mediante Wi-Fi y utilice la palicación Flir Tools Mobile (Apple iOS y Android) para procesar y compartir resultados, así como para utilizarlo como control remoto.

Las funciones de la cámara térmica varían según el modelo, por favor verifique las especificaciones técnicas de cada modelo.

Especificaciones técnicas de la cámara térmica serie Flir Ebx

Especificaciones técnicas generales

Campo visual (FOF) / Distancia focal mín.

25° x 19° / 0,4 m

Rango espectral

7,5 ... 13 µm

Frecuencia de imagen

60 Hz

Enfoque

manual

Matriz de plano focal (FPA)

microbolómetro no refrigerado

Presentación de la imagen

Pantalla

Pantalla táctil incorporada, LCD de color de 3,5", 320 x 240 píxeles

Medición

Rango de la temperatura del objeto

-20 ... +120 °C

Precisión

±2 °C o ±2 % de lectura

Puntero láser

Alineación láser

Se indica la posición automática­mente sobre la imagen IR

Análisis de medición

Detección automática de caliente/frío

Indicadores automáticos de puntos clientes o fríos dentro del área

Corrección de emisividad

Variable de 0,01 a 1,0 o a seleccionar de una lista de materiales

Correcciones de mediciones

Temperatura reflejada, transmisión de óptica y transmisión atmosférica

Alarma de humedad

1 alarma de humedad incluida la alarma de punto de rocío

Alarma de aislamiento

1 alarma de aislamiento

Isoterma

Detección de temperatura alta/baja/intervalo

Configuración

Control de imagen

Gamas de color (blanco y negro, blanco y negro inv, hierro, arcoiris, arcoiris HC)

Controles de configuración

Adaptación local de unidades, idioma, formatos de fecha y hora; apagado automático, intensidad de la pantalla

Almacenamiento de imágenes

Formato

JPEG estándar, con datos de medición incluidos

Tipo

Imágenes IR/visuales, almacenamiento simultáneo de imágenes IR y visuales

Puntero láser

Láser

Se indica la posición automáticamente sobre la imagen IR

Sistema de alimentación

Duración de la batería

Batería de ión litio recargable, que puede sustituirse en el terreno - 4 horas

Sistema de recarga

En la cámara, adaptador de CA, cargador de batería de 2 compartimientos o de 12 V desde un vehículo

Administración de la alimentación

Apagado automático (a elección del usuario)

Sistema de CA

Adaptador de CA, 90-260 V CA

Tensión del adaptador

VCC de salida de 12 voltios

Isoterma

Detección de temperatura alta/baja/intervalo

Información ambiental

Intervalo de temperaturas de uso

-15 °C ... +50 °C

Intervalo de temperaturas de almacenamiento

-40 °C ... +70 °C

Humedad (funcionamiento y almacenamiento)

IEC 60068-2-30/24 h, humedad relativa del 95%, de +25 °C a +40 °C

Golpes / Vibración

25 g (IEC 60068-2-29) / 2 g (IEC 60068-2-6)

Drop

2 m

Interfaces

Interfaces

USB-mini, USB-A, Vídeo compuesto

USB

USB-A: Conectar dispositivo externo USB - USB-mini-B: Intercambio de datos con un PC/ transmisión de vídeo (streaming) MPEG4

Características físicas

Peso de la cámara, con batería

825 g

Tamaño de la cámara (L x Ø x H)

246 × 97 × 184 mm

Tamaño de transporte

560 x 370 x 190 mm

Peso de transporte

ca. 6 kg

Control de temperatura de componentes electrónicos con una cámara térmica de la serie Flir Ebx

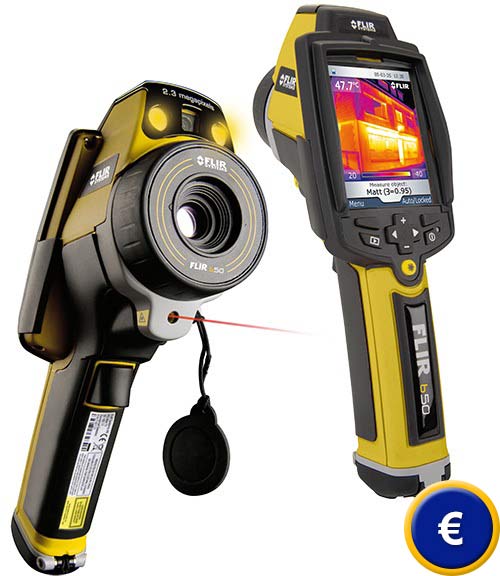

Imagen de la parte frontal de la cámara térmica serie Flir Ebx

Ejemplo de uso de la camara termica serie FLIR Ebx

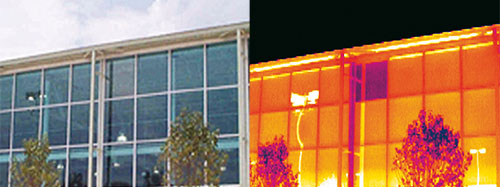

La imagen térmica muestra las pérdidas energéticas en ventanas

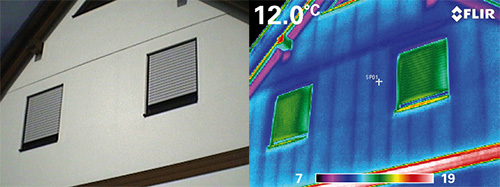

La inspección infrarroja detecta un cristal mal montado. El recubrimientos se ha realizado en el interior en vez del exterior de la ventana.

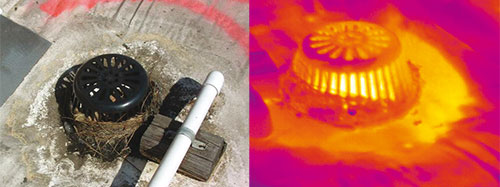

La imagen térmica muestra filtraciones de agua en las juntas del desagüe del tejado.

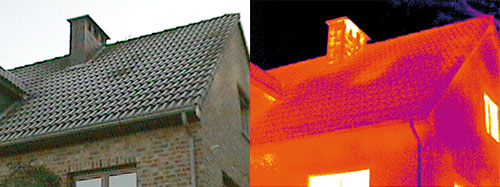

Gracias a la inspección se puede detectar el aislamiento defectuoso del tejado.

Contenido del envío

1 x cámara térmica Flir Ebx 40, 50 o 60 con objetivo, 1 x acumulador, 1 x sujeción para la mano, 1 x certificado de calibración, 1 x CD-ROM con herramientas Flir software para PC, 1 x tarjeta de memoria, 1 x componente de red, 1 x guía de instrucciones impresas, 1 x cable USB, 1 x CD-ROM con información para el usuario, 1 x tarjeta de extensión de garantía o tarjeta de registro, 1 x maletín de transporte rígido

Componentes adicionales
- Microadaptador USB Bluetooth
- Auriculares Bluettoth-Headset
- Medidor de humedad Bluetooth
- Pinza amperimétrica Bluetooth
- Bolsa para la cámara
- Maletín de transporte rígido
- Acumulador de recambio
- Adaptador de 12 V para vehículos
- Componente de red de recambio
- Ampliación de la garantía de 1 año
- Mantenimiento general
