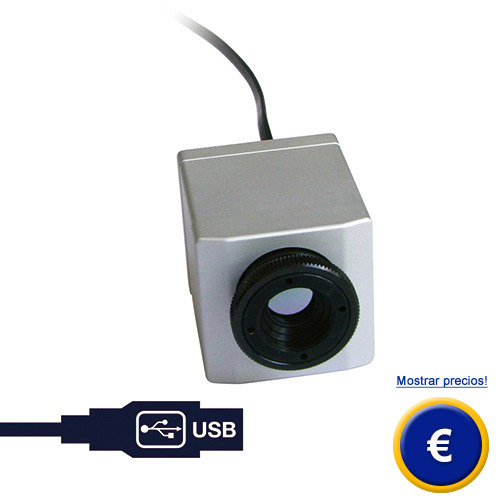

Cámara termográfica PCE PI160
camara termografica con frecuencia de imagen de 120 Hz / pequeñas dimensiones / 160 x 120 píxeles / excelente sensibilidad térmica a partir de 80 mK / accesorio industrial / tipo de protección IP 67

La cámara termográfica PCE PI160 es un sistema de cámara infrarroja de medición completamente radiométrico para la detección y representación de imágenes térmicas y perfiles de temperatura de los objetos a observar. La camara termografica PCE PI160 está a la vanguardia de la última tecnología gracias a la interfaz USB 2.0 que permite termografías en tiempo real con 120 imágenes por segundo, y también porque ofrece como cámara de infrarrojos fija y portátil una excelente relación calidad precio. La cámara termográfica genera imágenes térmicas en tiempo real con una frecuencia de 120 Hz. Con ayuda de una serie de instantáneas o con la captura de secuencias de vídeo, las imágenes se pueden archivar. La cámara termográfica PCE PI160 se basa en un pequeño bolómetro (UFPA) con 160 x 120 píxeles y un tamaño de píxel de 25 x 25 µm. La excelente sensibilidad térmica posibilita la representación de los detalles de temperatura más sutiles. Por tanto la cámara termográfica PCE PI160 es la solución termográfica óptima para aplicaciones en investigación y desarrollo, estaciones de prueba, automatización de procesos o para tareas de medición portátiles. La cámara termográfica se conecta a un ordenador mediante un cable USB y está lista para su uso inmediatamente después. Los datos de temperatura de la cámara termográfica se transfieren como imágenes térmicas al software suministrado  PI Connect. Este además realiza el control remoto de la cámara. El software dispone también de una función de cámara lineal, mediante la que se pueden controlar objetos de medición móviles dentro de un proceso. Con un peso de tan solo 250 g la cámara termográfica PCE PI160 es extraordinariamente ligera y además una de las cámaras termográficas más pequeñas del mundo. En combinación con un Tablet la cámara termográfica puede utilizarse incluso para el mantenimiento preventivo o la termografía para edificios. La cámara termográfica PCE PI160 cubre el vacío hasta ahora existente entre las cámaras infrarrojas portátiles y los aparatos de instalación fija. Algunos campos de aplicación son desarrollo electrónico, controles de procesos al extrusionar, control de procesos al calandrar, control de procesos de control durante la fabricación de placas solares, controles de procesos durante la fabricación de pantallas planas LCD, desarrollo de piezas de construcción electrónica, desarrollo de componentes mecánicos y otros muchos.

Aquí encontrará una visión general sobre modelos parecidos a la cámara termográfica. Si tiene más preguntas acerca de la camara termografica, consulte los siguientes datos técnicos, utilice nuestro formulario de contacto o llámenos al +34 967 543 548. Nuestros técnicos e ingenieros le asesorarán sobre la camara termografica, y por supuesto, sobre el resto de productos en el campo de los sistemas de regulación y control, los medidores, la tecnología de laboratorios o de las balanzas de PCE Ibérica S.L.

- Excelente relación calidad precio
- Detector de 160 x 120 píxeles
- Imágenes térmicas en tiempo real (120 Hz)
- Rango de temperatura hasta +1500 °C

- Excelente sensibilidad térmica desde 80 mK
- Modelo pequeño y compacto
- Ideal para aplicaciones OEM
- Accesorio industrial

Especificaciones técnicas de la cámara termográfica

Detector

FPA, no refrigerado (25 x 25 µm)

Resolución óptica

160 x 120 píxeles

Rango espectral

7,5 ... 13 µm

Rango de temperatura

-20 ... +100 °C / 0 ... +250 °C / 150 ... +900 °C
Rango adicional: +200 ... +1500 °C (no disponible para óptica 72 ° HFOV)

Frecuencia de imagen

120 Hz

Óptica (FOV)

23 ° x 17 ° FOV / f = 10 mm o
6 ° x 5 ° FOV / f = 35,5 mm o
41 ° x 31 ° FOV / f = 5,7 mm o
72 ° x 52 ° FOV / f = 3,3 mm

Sensibilidad térmica (NETD)

0,08 K con 23 ° x 17 ° FOV / F = 0,8
0,3 K con 6 ° x 5 ° FOV / F = 1,6
0,1 K con 41 ° x 31 ° FOV y 72 ° x 52 ° FOV /
F = 1

Precisión

± 2 °C o ± 2 %

Interfaz

USB 2.0

Interfaz de proceso

0 ... 10 V entrada, entrada digital,
0... 10 V salida

Temperatura ambiente

0... 50 °C

Temperatura de almacenamiento

-40 ... +70 °C

Humedad del aire

20 ... 80 %, no condensado

Dimensiones de la carcasa

45 x 45 x 62 mm

Tipo de protección carcasa

IP 67 (NEMA 4)

Peso

195g (objeto incluido)

Impacto / vibración

25G, IEC 68-2-29 / 2G, IEC 68-2-6

Adaptador de soporte

1/4-20 UNC

Fuente de alimentación

vía USB

Portátil y fija: PCE PI160 conectada a un Tablet-PC.

Una gota de leche cae en una taza de café.
Con la cámara termográfica PCE PI160 se pueden registrar con exactitud en intervalos de milisegundos distribuciones de temperatura en una superficie.

Contenido del envío de la cámara termográfica

Estándar:
1 x Cámara termográfica PCE PI160 con 1 objetivo
1 x Cable USB (1 m)
1 x Soporte de mesa
1 x Cable PIF con regleta de borne de conexión (1 m)
1 x Paquete de software  PI Connect
1 x Maletín de aluminio
1 x Instrucciones de uso

Kit termo-análisis:
1 x Cámara termográfica PCE PI160
3 x Ópticas (23 °, 6 °, 41 °), incluye certificado de calibración,
1 x Cable USB 1 m
1 x Cable USB 10 m
1 x Soporte de mesa (20 ... 63 cm)
1 x Cable PIF con regleta de borne de conexión (1 m)
1 x Paquete de software  PI Connect
1 x Maletín de aluminio
1 x Instrucciones de uso

Componentes adicionales opcionales para la cámara termográfica

- Objetivo intercambiable
- Carcasa refrigerada y ángulo de montaje, ajustable en dos ejes
- Brida de montaje para carcasa refrigerada
- Cable USB para altas temperaturas
- Pie de montaje para cámara y carcasa de protección (acero inoxidable), ajustable en dos ejes
- Enchufe angular
