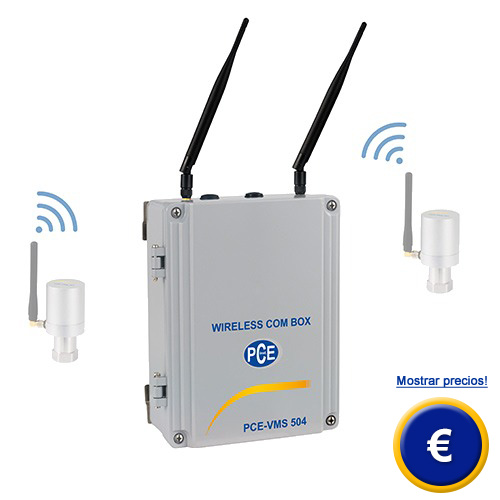

Sistema inalámbrico de detección de vibraciones PCE-VMS 504
sistema inalambrico de deteccion de vibraciones con sensores de vibración externos / para la medición de aceleración, velocidad, desplazamiento y temperatura / posible ampliación hasta 60 emisores por base, con más de 6 estaciones base (360 emisores)
|
El sistema de detección de vibraciones inalámbrico PCE-VMS 504 mide las vibraciones en un rango de aceleración de hasta 30 g y en un rango de frecuencia de entre 5 y 10 Khz. El sistema de detección de vibraciones inalambrico utiliza sensores de vibración externos, que miden las vibraciones en maquinaria y las transmite de forma inalámbrica a la unidad receptora. Estos sensores pueden, gracias a sus pies magnéticos, acoplarse de forma sencilla a la maquinaria, donde, además de medir la vibración, también miden la temperatura entre -20 y +120 ºC. Durante la operación, el servidor de comunicación Socket/Web envía los parámetros medidos directamente a la unidad receptora del sistema de detección de vibraciones inalámbrico PCE-VMS 504, que sube los datos justo a un servidor nada más recepcionarlos. Cuando el sistema no se puede conectar al servidor, los parámetros se guardan en la unidad receptora hasta que se conecte con éxito a un servidor. Una gran ventaja del sistema de detección de vibraciones inalámbrico es que el usuario se evita posibles problemas con el cable, y puede también, durante un largo periodo, contar con un registro documentado de las vibraciones. Si tiene más preguntas acerca del sistema de detección de vibraciones inalámbrico, consulte los siguientes datos técnicos, utilice nuestro
formulario de contacto o llámenos al: 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto acerca del sistema de deteccion de vibraciones inalambrico o cualquier producto de nuestros sistemas de regulación y control,
equipos de laboratorios,
medidores o
balanzas del PCE Ibérica S.L..
|
|
|
- Comunicación inalámbrica mediante ZigBee
- Rango de frecuencia entre 5 Hz y 10 kHz
- Sensores Piezo inalámbricos
- Gran alcance
- Siempre ampliable
|
- Transmisor con protección IP 65
- Medición de temperatura hasta +120 ºC
- Memoria (estación receptora) 128 MB
- Larga duración de la batería
- Sin necesidad de cableado
|
Ficha técnica: Estación
receptora del sistema de detección de vibraciones
inalámbrico PCE-VMS 504 |
Tipo de comunicación
|
ZigBee (con PCE-VMS 501) Ethernet, cable de fibra óptica, inalámbrico (con servidor)
|
Banda de frecuencia
|
2,4 GHz
|
Interfaces
|
Ethernet 2.0 IEEE802.3, TCP/IP, 10/100baseT
|
Capacidad de memoria
|
128 MB
|
Fuente de alimentación
|
220 V AC o POE
|
Temperatura de trabajo
|
-20 ... +50 ºC
|
Dimensiones
|
250 x 210 x 100 mm
|
Peso
|
2400 g
|
Ficha técnica:
Transmisor PCE-VMS 501 del sistema de detección de
vibraciones inalámbrico
|
Alcance de transmisión
|
máx. 100 m. en entorno industrial
(130 al aire libre, sin obstáculos)
|
Rango de aceleración
|
hasta 300 m/s2
|
Rango de frecuencia
|
5 Hz ... 10 kHz
|
Frecuencia de resonancia
|
16 kHz
|
Linealidad
|
1 %
|
Interferencias
|
≤5 %
|
Aislamiento eléctrico
|
<108 Ω
|
Carga límite
|
1000 g
|
Parámetros de medición
|
aceleración, velocidad, desplazamiento, temperatura
|
Intervalo de transmisión
|
mín. 1 min. por sensor 1 sensor en un box = 1 minuto, 3 sensores en un box = 3 minutos
|
Conversión D/A
|
24 bit
|
Trayecto de onda de medición
|
máx. 512 kB
|
Línea de frecuencia
|
800, 1600, 3200, 6400
|
Rango de medición de temperatura
|
-20 ... +120 ºC
|
Rosca de tornillo
|
6 mm
|
Material de la carcasa
|
parte inferior de acero inoxidable 316 L, parte superior de aleación de aluminio
|
Fuente de alimentación
|
1 x batería de litio de 3,6 V (ER 34335)
|
Duración de la batería
|
1 año, en función del intervalo de transmisión
|
Dimensiones
|
altura: 80 mm diámetro: 40 mm
|
Peso
|
217 g
|
Tipo de protección
|
IP 65
|
Temperatura de trabajo
|
-30 ... +70 ºC (temperatura de la superficie hasta 125 ºC)
|

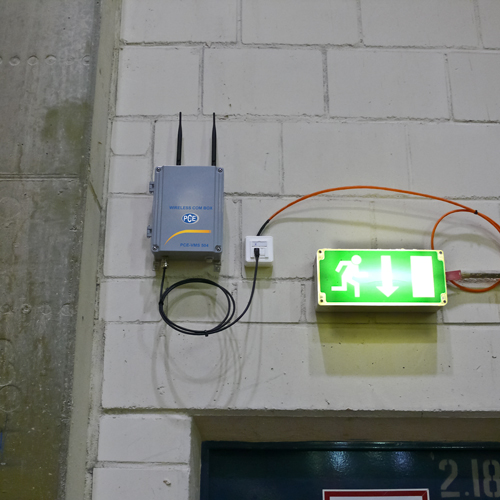

Estación receptora del sistema de detección de vibraciones inalámbrico PCE-VMS 504
|
|
La estación receptora PCE-VMS 503 del sistema de detección de vibraciones inalámbrico es la interfaz entre los sensores de vibración PCE-VMS 501 conectados a las máquinas y el software de análisis MOS2000 instalado en un servidor. Una vez recibido los datos de las máquinas, la estación receptora envía los datos relevantes a través de Ethernet al servidor (sea propio o externo). La alimentación se realiza a través de 220 V, aunque también se puede realizar a través de POE.
|

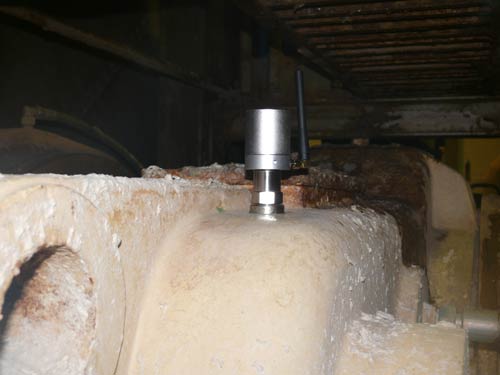

Sensor de vibración del sistema de detección de vibraciones inalámbrico PCE-VMS 504
|
|
Los sensores del sistema de detección de vibraciones inalámbricos captan la velocidad, la aceleración y el desplazamiento. Además de estos parámetros de vibración, también puede registrar temperaturas hasta +120 ºC. Al disponer de una clase de protección IP 65, estos sensores registran de forma fiable en ambientes húmedos o de mucho polvo. Estos captadores miden y transmiten a la vez. Según las condiciones ambientales puede alcanzar una distancia de transmisión de hasta más de 100 m. La alimentación de los PCE-VMS 501 se realiza a través de una batería de 3,6 V, con una vida de más de 1 año (depende de la cuota de registro). Puede acoplar el sensor de diversas maneras. El sensor PCE-VMS 501 dispone de una rosca M6 integrada en el captador de acero inoxidado. A través de la rosca puede, por ejemplo, enroscar una aguja conectada a la fuente de vibración. También puede conectar un adaptador magnético o adhesivo.
|

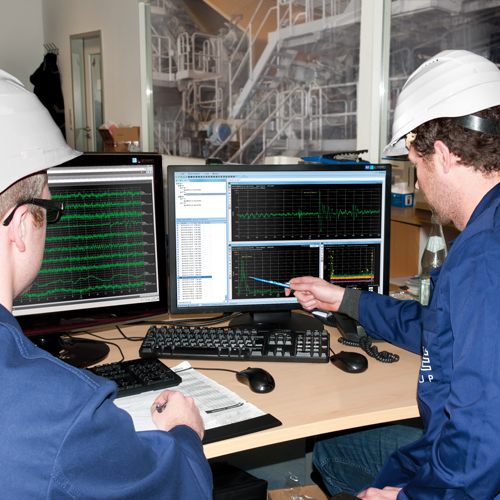

Imagen de uso del software de análisis de vibraciones MOS2000
|
|
Análisis de vibraciones a través del software MOS 2000
|
El sistema de detección de vibraciones inalámbrico trabaja con el software de análisis MOS2000, con el que el analista dispone de un instrumento potente para el diagnóstico de cojinetes de rodillo y una evaluación de máquinas general, según la norma ISO10816. El software es apto para usarlo a través de un navegador web convencional. Esto permite un acceso a los datos desde cualquier parte del mundo. Así podrá controlar diferentes localidades. Esto a su vez evita en muchos casos que el analista se tenga que desplazar.
El software permite definir en el perfil de usuario los derechos de escritura y lectura, generar informes de los datos adquiridos, establecer cuotas de transmisión, o definir los valores de alarma. Dentro del software de análisis del sistema de detección de vibraciones inalámbrico, puede generar mapas reales de sus instalaciones, indicando los puntos de medición. Los puntos de medición indicados en el software corresponden a los captadores (PCE-VMS 501) que están situados en una máquina o fuente de vibración. Puede establecer libremente los puntos de medición con relación a la velocidad, aceleración y desplazamiento. También puede establecer para cada punto de medición el rango de frecuencia en el que debe registrar las vibraciones. Cada punto de medición puede reproducir hasta 3 magnitudes de vibración. Para ilustrarlo, encontrará a continuación un ejemplo de cómo se puede configurar un punto de medición:
|
Velocidad
|
v [mm/s] Rango de frecuencia: f [10 Hz - 1 kHz] (Parámetro para determinar la fuerza de vibración según ISO 10816 en banda estrecha)
|
Aceleración
|
a [mm/s2] Rango de frecuencia: f [10 Hz - 10 kHz] (Análisis de banda ancha de todo el espectro)
|
Aceleración |
a [mm/s2] Rango de frecuencia: f [2 Hz - 2000 kHz] (Análisis en banda estrecha del rango de baja frecuencia a través de la curva de envolvente para detectar daños de rodamientos o ruedas dentadas)
|
|
Los valores de vibración registrados se envían desde los sensores de vibración a través de Zigbee a la estación receptora (PCE-VMS 504) donde se guarda en la base de datos conectada. Dentro del software MOS2000 puede ver prácticamente en tiempo real el punto de medición correspondiente y leer los valores de vibración según la configuración realizada. Los registros generados están almacenados en el MOS2000 como simples valores de vibración. Con el software de análisis puede usar herramientas para tratar estos datos.
Con el software de análisis MOS2000 puede sacar conclusiones profundas del estado de rodamientos individuales gracias a un procedimiento selectivo de frecuencia. Muchos medidores de vibración reducen el estado de un cojinete y el desgaste de piezas de una máquina a través de un sensor de método de resonancia a un valor nominal como BCU, SPM, etc.; lo que permite únicamente poder definir el estado en bueno o malo. Sin embargo, con el MOS2000 puede valorar hasta qué punto existen daños en aros exteriores o interiores, o rodamientos. Gracias a la base de datos de rodamientos implementada de los fabricantes más comunes, puede indicar directamente en el espectro de frecuencia, las frecuencias teóricas de los rodamientos dañados. Las herramientas que puede usar en el MOS2000 son por ejemplo: señal horaria, análisis de frecuencia, diagrama de cascada, cepstrum, curva de envolvente, etc.
|
Señal temporal
|
La señal temporal describe la desviación (s [µm]), la velocidad (v [mm/s]) o el desplazamiento (a [mm/s2] [g]) de un punto de medición en su punto de reposo a través del tiempo. La desviación correspondiente se define a través de la amplitud, la frecuencia y el ángulo de fase. Un ejemplo clásico es la oscilación sinusoidal armónica. En la práctica puede reconocer a través de la señal temporal la periodicidad, pues en la mayoría de los casos se trata de mezclas de vibración con una oscilación básica y muchas oscilaciones de alta frecuencia. Por ello, es necesario descomponer la señal temporal para un análisis posterior.
|
Análisis de frecuencia
|
El espectro de frecuencia se calcula de la transformación rápida de Fourier (FFT) de la señal temporal. La FFT descompone la vibración de salida periódica temporal en sus partes armónicas individuales, y muestra las amplitudes correspondientes en el eje de frecuencia. El ancho del eje de frecuencia, y con ello el rango de frecuencia medible, abarca teóricamente desde 0 Hz hasta la frecuencia Niquist, que corresponde a la mitad de la frecuencia de muestreo del sensor de vibración. Esto quiere decir que para presentar una frecuencia de 10 kHz, es necesario palpar la señal con 20 kHz. Esta amplitudes de frecuencia detectadas permiten sacar conclusiones de componentes de máquinas dañados o defectuosos.
|
Diagrama de cascada
|
El diagrama de cascada presenta el espectro de frecuencia en forma tridimensional. En el eje Z del diagrama puede presentar parámetros adicionales, como número de revoluciones, potencias o tiempo de funcionamiento. El sistema de detección de vibraciones inalámbrico PCE-VMS 504 visualiza a través del eje Z el desarrollo temporal de la distribución de vibraciones espectral. Esta presentación tridimensional permite mostrar oscilaciones de amplitudes o desplazamientos de bandas de frecuencia.
|
Cepstrum
|
El análisis Cepstrum es otra herramienta para diagnósticos profundos que permiten descubrir las relaciones harmónicas en la distribución de vibraciones espectral. Con el análisis Cepstrum puede determinar las Quefrencys. Las Quefrencys son grupos de frecuencias que no se detectan en el espectro. Al análisis Cepstrum es una herramienta probada en el análisis de engranajes, pues por el dentado de diferentes ejes y ruedas dentadas existe una estrecha relación cinemática entre los componentes individuales.
|
Curva de envolvente
|
A través de la curva de envolvente puede detectar una secuencia de impulsos. La secuencia de impulsos se genera por ejemplo, debido a componentes de rodillos o ruedas dentadas defectuosos. Si lo comparamos con la imagen completa de vibración en el espectro de frecuencia de una máquina, las amplitudes de estas secuencias de impulsos suelen ser bastante pequeñas, y se pierden con el ruido. Sólo podrá ver las propias frecuencias de componentes excitados. Para poder hacer igualmente visible la causa original se somete la señal de oscilación, a través de un filtro de banda y una rectificación del valor pico, a un análisis FFT de la curva de envolvente. El análisis de envolvente es muy importante a la hora de evaluar rodamientos y ruedas dentadas, pues con ello puede detectar las consecuencias, cosa que con un análisis espectral sencillo de las oscilaciones no sería visible.
|
Contenido del envío 1 x sistema de detección de vibraciones inalámbrico PCE-VMS 504 con estación receptora, 1 x software de monitorización, 1 x cable de alimentación (1,5 m), 1 x cable de red (1,5 m), 4 x tornillos para montaje en pared, 1 x manual de instrucciones
|
Accesorios opcionales del sistema de detección de vibraciones inalámbrico PCE-VMS 504
|
PCE-VMS 501
|
Sensor de vibración, pie magnético (Ø 20 mm), Antena (L=90 mm), Batería incluida (1 año de duración)
|
PCE-VMS AD1
|
Adaptador para tuberías (Ø 100 mm)
|
PCE-VMS AD5
|
Adaptador para tuberías (Ø 500 mm)
|
PCE-VMS AD10
|
Adaptador para tuberías (Ø 1000 mm)
|
SG-527
|
Adhesivo metálico para fijar el adaptador
|
PCE-VMS-PC
|
Servidor para software de monitorización / gestión de bases de datos (necesario si el cliente no proporciona ningún servidor)
|
PCE-VMS-CAL
|
Certificado de calibración de fábrica (calibración de 1 punto trazable), por sensor monoaxial
|
PCE-VMS-CAL2
|
Certificado de calibración de fábrica (recalibración de 1 punto trazable), por sensor monoaxial
|
Servicios opcionales para el sistema de detección de vibraciones inalámbrico
|
PCE-VMS-IB
|
Puesta en marcha del sistema de detección
|
PCE-VMS-SV
|
Visita de mantenimiento in situ
|
PCE-VMS-FW
|
Monitorización de mantenimiento remoto - Desktop de control remoto (para analizar los gráficos de vibración o los datos de vibración)
|
|
|
