Rugosímetro Hommel-Etamic W10 |
|||||||||
|

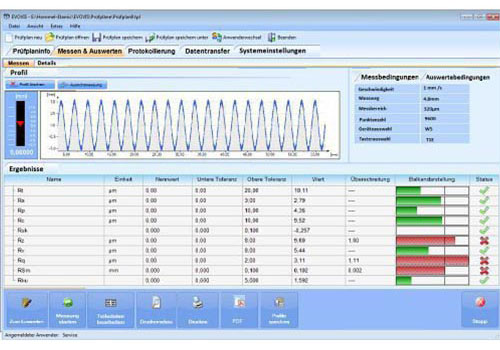

El rugosímetro Hommel-Etamic W10 es un medidor portátil para detectar la rugosidad. El rugosimetro mide las unidades más comunes según las normas internacionales, como DIN EN ISO o MOTIF ISO. El rugosímetro se alimenta por acumulador. Dispone de una unidad de avance que permite un uso muy flexible. Puede girar el palpador en 90º, por lo que puede medir en posición invertida o en dirección axial y transversal. Maneja el rugosimetro a través de una gran pantalla táctil de 4,3", que además le indica los límites de tolerancia y los perfiles de la superficie. Puede imprimir los resultados de la medición en la impresora integrara, lo que permite realizar documentar los datos in situ. El rugosímetro dispone de 8 programas de medición, de los cuales uno ha sido concebido especialmente para la comprobación del equipo. Integra un patrón de rugosidad y los valores nominales, por lo que puede comprobar el equipo in situ. Opcionalmente puede adquirir el software de análisis EVOVIS, que se conecta con el rugosimetro a través de la interfaz USB y Bluetooth, para almacenar y analizar los datos en su PC. Si tiene más preguntas sobre el rugosímetro, consulte la ficha técnica a continuación o póngase en contacto con nosotros 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán sobre el rugosímetro y por supuesto sobre el resto de productos de la gama de sistemas de regulación y control, equipos de laboratorio, medidores o balanzas de PCE Ibérica S.L. |
|||||||||
|
|
|||||||||
|
|
|||||||||
|
- Manejo a través de la pantalla táctil
|
- Programa especial para comprobar el equipo
|
||||||||
|
Especificaciones técnicas del rugosímetro Hommel-Etamic W10 |
|||||||||
|
Rango de medición |
-210 ... +110 µm (320 µm) |
||||||||
|
Palpador |
Induktiver Gleitkufentaster T1E: 2 µm / 90 ° |
||||||||
|
Unidad de medición |
Seleccionable entre µm / µ inch |
||||||||
|
Longitud de palpación máxima |
17,5 mm |
||||||||
|
Longitud de palpación según ISO / JIS |
1,5 / 4,8 / 15 mm |
||||||||
|
Longitud de palpación según MOTIF |
0,64 / 3,2 / 16 mm |
||||||||
|
Cut-off |
0,08 / 0,25 / 0,8 / 2,5 mm |
||||||||
|
Longitud de muestreo Ir |
Seleccionable entre 1 ... 5 |
||||||||
|
Filtro |
DIN EN ISO 11562: Filtro Gauss |
||||||||
|
Velocidad de palpación |
0,15 / 0,5 / 1 mm/s; Retorno: 3 mm/s |
||||||||
|
Intervalo entre cada punto de medición |
Mín. 0,5 μm (9600 puntos para lt = 4,8mm) |
||||||||
|
Parámetros DIN EN ISO 4287 |
Ra, Rz, Rmax, Rt, Rq, RSm, Rp, Rv, Rq, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr (c), C(Rmr), Pt, Pz, Pa |
||||||||
|
Parámetros DIN EN ISO 13565-1, -2 |
Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk*, Rvk* |
||||||||
|
Parámetros MOTIF ISO 12085 |
R, AR, Rx, CR, CL, Nr, CF |
||||||||
|
Parámetros ASMB46 |
Rpm |
||||||||
|
Parámetros JIS B601 (2001) |
Rz-JIS |
||||||||
|
Parámetros DIN EN 10049 |
RPc |
||||||||
|
Parámetros Daimler MBN 31007 |
R3z |
||||||||
|
Alimentación |
Acumulador Li-Ion, |
||||||||
|
Programas de medición |
7 programas de medición, |
||||||||
|
Memoria |
2000 mediciones, 500 perfiles |
||||||||
|
Interfaz |
USB, Bluetooth |
||||||||
|
Dimensiones |
224
x 226 x 70 mm (Base W10) |
||||||||
|
Gewicht |
980
g (Base W10) |
||||||||
|
Impresora integrada |
|||||||||
|
Método |
Célula de impresión térmica estática |
||||||||
|
Ancho de papel / impresión |
57 ± 0,5 mm / 48 mm |
||||||||
|
Rollo de papel |
Ø = 31 mm |
||||||||
|
Resolución |
8 puntos/mm, 384 punto por línea |
||||||||
|
Funciones de impresión |
Condiciones de medición, parámetro, perfil de rugosidad, curva de Abbott, estadística |
||||||||
|

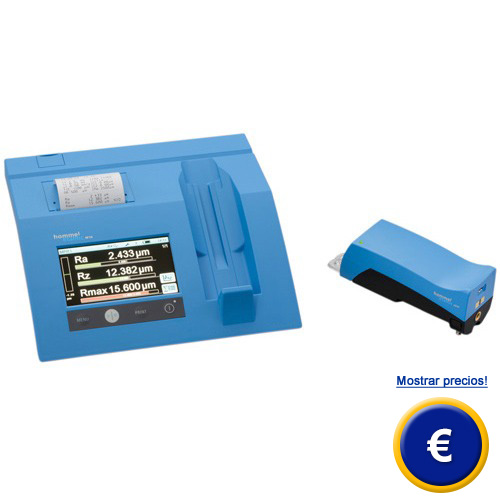

Imágenes del rugosímetro Hommel-Etamic W10 |
|||||||||
|
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
|
Contenido del envío
de rugosímetro Hommel-Etamic W10 |
|||||||||
|
Accesorios opcionales del rugosímetro Hommel-Etamic W5 |
|||||||||
|
|
|||||||||
|
Columna de altura HS 300 La columna de altura sirve para posicionar el rugosímetro Hommel-Etamic W10 en piezas de ensayo irregulares. Permite un posicionamiento estable para mediciones estacionarias. Puede ajustar la altura hasta 300 mm, y dispone de una instalación continua de ±180 °. |
|
||||||||
|
