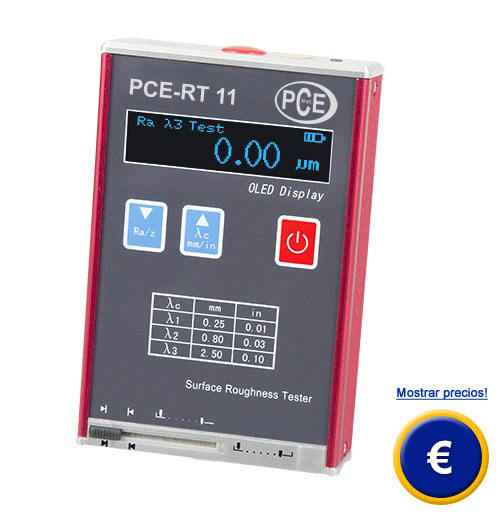

Rugosímetro PCE-RT 11
rugosimetro para la detección precisa de la rugosidad de Ra, Rz, Rq y Rt /
con palpador piezoeléctrico / pantalla OLED
grande con iluminación de fondo
|
El rugosímetro PCE-RT 11 es un medidor portátil para determinar, con un único dispositivo, la profundidad de rugosidad de Ra, Rz, Rq y Rt. El rugosimetro PCE-RT 11 pequeño ha sido especialmente diseñado para la medición rápida de la rugosidad. La rugosidad es un término de la física de superficie, que define la desigualdad de la superficie. El rugosímetro trabaja según el principio del micro-palpador piezoeléctrico, como los instrumentos de laboratorio de alta precisión. Las características de este aparato son el manejo fácil y la alta precisión de repetibilidad. El micro-palpador piezoeléctrico del rugosímetro examina la superficie e inmediatamente muestra el valor de Ra, Rz, Rq o Rt correspondiente a la longitud de onda límite (cut-off length) preseleccionada. Si tiene más preguntas sobre el
rugosímetro,
consulte la ficha técnica a continuación o póngase en contacto con nosotros 902 044 604 para España,
para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para
Chile. Nuestros técnicos e ingenieros le asesorarán sobre el rugosímetro PCE-RT 11 y por supuesto sobre el resto de productos de la gama
de sistemas de regulación y control,
equipos de laboratorio, medidores o balanzas
de PCE Ibérica S.L.
|
|
|
- Con indicación del estado de batería
- Conexión USB
- Calibración fácil
- También para cilindros y superficies inclinadas
- Protector para la punta del palpador
|
- Gran rango de medición
- Pantalla OLED
- Con estándar de rugosidad
- Palpador piezoeléctrico
- Con iluminación de fondo
|
Ficha técnica del
rugosímetro
|
Parámetro de rugosidad |
Ra, Rz, Rq, Rt |
Precisión |
±15 % |
Reproducibilidad |
<12 % |
Rango de medición Rz, Rt |
0,1 ... 50 µm |
Rango de medición Ra, Rq |
0,05 ... 10 µm |
Longitud de onda límite (cut-off length) |
0,25 mm, 0,8 mm y 2,5 mm |
Total |
6 mm |
Velocidad de palpación |
1 mm / s |
Principio de medición |
palpador piezoeléctrico |
Diamante de palpación |
10 µm
±1 μm radio de la punta |
Curvatura |
90 ° (+5 ° o -10 °) |
Pantalla |
pantalla OLED |
Temperatura ambiental |
-20 ... +40 °C |
Humedad del aire |
<90 % |
Alimentación |
acumulador ion-litio |
Tiempo de carga |
3 horas |
Dimensiones |
106 × 70 × 24 mm |
Peso |
200 g |
Contenido del envío del
rugosímetro
1 x rugosímetro PCE-RT 11
1 x estándar de rugosidad
1 x cargador
1 x maletín de transporte
1 x instrucciones de uso |
|
Rz = promedio de la profundidad de la rugosidad
El promedio de la profundidad de la rugosidad es el promedio aritmético de las profundidades singulares más grandes consecutivas en la longitud de medición.
Ra = valor promedio de rugosidad
Ra es el valor comúnmente aceptado y el parámetro de rugosidad usado a nivel internacional. Es el valor promedio aritmético de los valores absolutos de las distancias del perfil de rugosidad de la línea intermedia de la longitud de medición. El valor numérico medido es siempre menor al valor Rz obtenido con el mismo perfil de rugosidad.
Rt = profundidad máxima de la rugosidad
La máxima rugosidad Rt es la distancia entre el punto más alto y el punto más bajo de la sección de medición.
Rq = valor promedio cuadrático de rugosidad
Rq es el valor promedio cuadrático
de todos los valores ordenados en la
sección de medición l.
Rq significa RMS
(Root Mean Square).
|
Imágenes de uso del
rugosímetro
|
El rugosímetro durante la inspección de superficie de una mordaza.
|
Aquí se muestra la punta del palpador con protección del rugosímetro PCE-RT 11.
|
Componente adicional del
rugosímetro
|
Calibración ISO para empresas, que deseen integrar el
rugosímetro en su control interno de calidad o que lo deseen enviar anualmente para su calibración. El certificado según la normativa ISO contiene una calibración de laboratorio incluido el certificado con todos los valores de medición y el nombre de la empresa.
|
|
|
|
