Captador de temperatura KMU 100
captador para sensores Pt100 / conexión para 2, 3 o 4 hilos / salida 4 - 20 mA / conexiones de aluminio o acero inoxidable

El captador de temperatura KMU se ha concebido para detectar la temperatura de sensores Pt100 y convertirla en una señal normalizada. Este captador de temperatura destaca por sus dimensiones compactas y permite una integración con casi cualquier sensor. El captador de temperatura de temperatura se configura online a través de una interfaz, pero también se puede enviar con los parámetros configurados. El captador de temperatura se puede usar de forma universal y ofrece la posibilidad de conectar sensores Pt100 de 2, 3 o 4 hilos. Cuando se conecta un sensor de 2 hilos, el captador de temperatura de temperatura KMU 100 dispone de una compensación automática de los conductos, lo que impide que se detecten temperaturas erróneas debido a la resistencia del conducto. El captador de temperatura se puede conectar en cualquier equipo con una entrada de 4 - 20 mA. Esto permite por ejemplo conectar el captador de temperatura a un indicador de gráfico de barras para detectar de forma rápida un cambio de temperatura. En el siguiente enlace encontrará otros modelos de captadores de temperatura más adecuado a sus necesidades. En el caso que tenga preguntas sobre el captador de temperatura, consulte la ficha técnica a continuación o póngase en contacto con nosotros 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 29382029 para Chile. Nuestros ingenieros y técnicos le asesorarán sobre el captador de temperatura o cualquier otro producto en el campo de los sistemas de regulación y control, instrumentos de medición o de las balanzas de PCE Ibérica S.L

Ver / imprimir las instrucciones de uso
 del captador de temperatura

- Captador para sensores Pt100
- Instalación en cabezales de aluminio y acero
  inoxidable
- Alimentación por bucle de 4 a 20 mA
- Alta precisión

- Cable interfaz y software opcional
- Rango de medición hasta 650 ºC
- Apto para todos los sensores de resistencia
  WTR
- Alimentación universal hasta 35 V

Especificaciones técnicas

Carcasa

Plástico PC
Diámetro: 44 mm x altura: 22,5 mm
Orificio central de 7 mm
Sujeción 2 tornillos M4 para carcasa DIN B

Entrada

Pt100 de 2, 3 o 4 hilos

Salida

4 ... 20 mA
Carga máxima 21 mA
Carga mínima 3,5 mA

Rango de medición

-200 ... 650 ºC

Intervalo

min. 10 K

Precisión

<±0,1 % del valor final

Temperatura operativa

-40 ... 85 ºC

Conexión eléctrica

terminal de tornillo 1,5 mm²

Alimentación

10 ... 35 V DC
Tensión residual máx. ±5 %

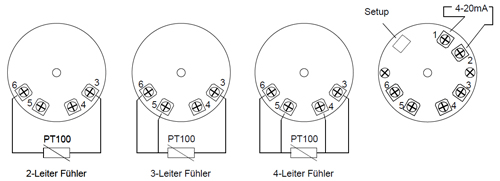

Imagen de las conexiones del captador de temperatura

Aquí observa las diferentes conexiones del captador de temperatura KMU 100

Contenido del envío
1 x captador de temperatura KMU 100, instrucciones de uso

Componente adicional
Kit de parametrización PXU01 que se compone de:
1 x software, 1 x cable interfaz para USB, 1 x adaptador para KMU y sensores de temperatura WTR serie 4xx
