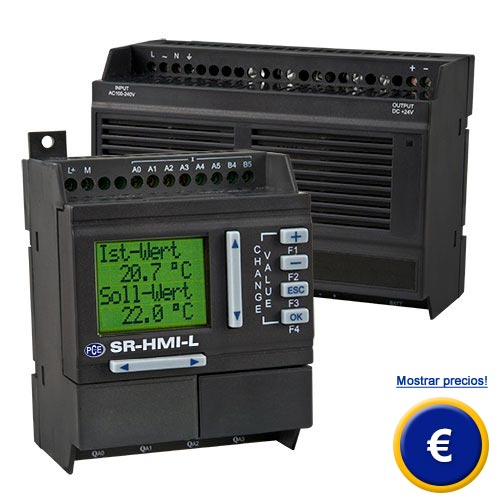

Módulo
lógico PCE-SR12-MTDC
8 entradas digitales (de las cuales 6 analógicas) / 4
salidas de transistor / pantalla LCD
opcional / reloj interno de tiempo
real / memoria interna de 64 k
|
El módulo lógico PCE-SR12-MTDC es un
controlador de fácil programación.
En la memoria interna de 64 k de
este módulo lógico puede almacenar
el esquema eléctrico programado.
Además de las funciones lógicas,
también le ofrece contadores y hasta
128 acontecimientos controlados en
el tiempo. El programa para este
módulo lógico puede estar compuesto
por un máximo de 128 bloques. En las
ocho entradas puede consultar
señales binarias como barreras de
luz, palpadores, contactos de
puertas o un contacto de final de
carrera. Seis entradas pueden ser
usadas como entradas analógicas, lo
que permite la consulta de los
sensores. Esto le permite realizar
con este módulo lógico por ejemplo
regulaciones de temperatura. Las
cuatro salidas disponibles son de
tipo transistores NPN y pueden
conmutar hasta 2 A de carga. También
puede consultar la fecha y hora
actual, ya que este módulo lógico
dispone de un reloj interno en
tiempo real que tiene almacenado más
de 80 horas (3 días). A través de la
pantalla LCD opcional puede
visualizar avisos de alarma, estado
de contadores o también valores de
medición. El programa se elabora con
la ayuda del esquema eléctrico
integrado en el software. El modo de
simulación le permite comprobar el
programa antes de descargar la
programación al módulo lógico.
Además, puede activar y parar el
controlador a través del software.
Encontrará una visión general de
nuestros módulos lógicos aquí.
En
el caso que tenga preguntas
sobre el equipo, consulte la ficha técnica a continuación o
póngase en contacto con
nosotros
en el número de teléfono 902 044 604 para España,
para Latinoamérica e
internacional
+34 967 543 695 o en el número +56 2 29382029
para
Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este
indicador de barra digital y sobre cualquier producto de nuestros sistemas de regulación,
equipos de laboratorio, medidores o balanzas
PCE Ibérica S.L. |
|
Ver /
imprimir las instrucciones de uso
del modulo logico
|
- Memoria de programas de 64 k
- Hasta 128 bloques de función
- Reloj en tiempo real
- Pantalla LCD opcional
- 8 entradas digitales (de las cuales 6 se pueden usar de entrada analógica) |
|
Especificaciones
técnicas |
Alimentación
|
12 ...
24 V DC |
Entradas
Cantidad
Tensión de entrada máx.
Señal Low
Señal High |
8 entradas digitales (A0 - A5, B4 - B5)
(de las cuales 6 analógicas)
24 V DC
<5 V
>10 V |
Salidas
Cantidad
Tensión máx.
Corriente máx. |
4 x transistores NPN
24 V DC
2 A |
Reloj en
tiempo real
Almacenamiento para reloj
Precisión |
80 horas
máx. 5 segundos / días |
Tipo de
protección |
|
Memoria
de programa |
64 k
|
Cantidad
máx. funciones de bloque |
128 |
Temperatura ambiental
Almacenado
Funcionamiento |
-40 ... +70 ªC
0 ... +55 ºC |
Dimensiones |
|
Peso |
aprox. 180 g |
Software |
La programación del esquema
eléctrico se realiza a través del
software SuperCAD.
En la imagen se aprecia la
simulación de un controlador de una
cinta de transporte. |
|
Los programas del módulo lógico se
realizan a través del software SuperCAD y se transmiten mediante el
puerto USB. Por supuesto, también
puede leer los programas almacenados
en el mini controlador. La programación
se realiza mediante un esquema
eléctrico. En la fase de desarrollo,
la simulación integrada en el
software, es de gran ayuda. Esto le
permite simular las funciones antes
de poner en marcha el mini
controlador.
Así ahorrará tiempo y recursos en la
búsqueda posterior de errores de
software, ya que tales errores
quedarán excluidos. |
La interfaz entre el usuario y la
máquina es una pantalla gráfica LCD.
Aquí podrá visualizar valores de
medición, estado de contadores o el
regulador de entradas y salidas.
Adicionalmente puede generar avisos
de error individuales. A través de
las teclas, el usuario puede
interferir en el proceso. Esto
permite delegar ciertas funciones al
personal que utilizará el mini
controlador. Como la pantalla es
desmontable, puede evitar
manipulaciones indebidas por
personal no autorizado.
Opcionalmente puede solicitar la
pantalla LCD con iluminación de
fondo. |
|
Contenido
del envío PCE-SR12-MTDC
1 x módulo lógico PCE-SR12-MTDC (sin pantalla),
instrucciones de uso |
Contenido del envío PCE-SR12-MTDC Starter-Kit
1 x módulo lógico PCE-SR12-MTDC, 1 x pantalla SR-HMI, 1 x cable de conexión USB SR-DUSB, 1 x software SuperCAD, instrucciones de uso |
Componentes
adicionales |
- Pantalla LCD SR-HMI |
Pantalla opcional para indicar el estado actual o el aviso de errores |
- Cable de conexión USB SR-DUSB |
Cable USB para la conexión con un PC. Permite la programación y la lectura del módulo lógico |
- Componente de red SP-24AL |
Adaptador de red con salida de tensión de 24 V y una potencia de 72 W (3 A)
|
- Módulo de ampliación SR-20ETD I/O (12 entradas, 8 salidas) |
Módulo con entradas y salidas adicionales |
|
|
