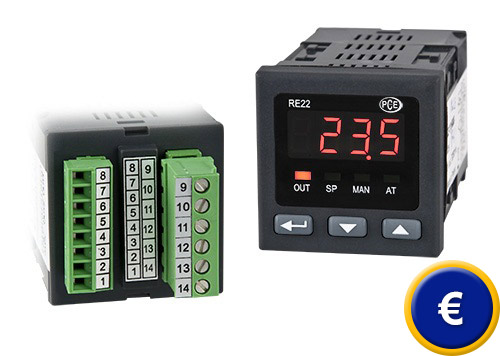

Regulador de temperatura de 2 puntos PCE-RE22
regulador PID universal para temperatura o señales de procesos / salida relé conmutador / modo manual de regulación / función encendido suave

El regulador de temperatura de 2 puntos PCE-RE22 es un regulador PID compacto para el uso en muchas aplicaciones. La señal de entrada que procesa el regulador de temperatura de 2 puntos PCE-RE22 son, según el modelo, sensores de resistencia y termoelementos o las señales de procesos 0/4-20 mA y 0-5/10 V. Para optimizar la regulación puede seleccionar diferentes modos de operación. Puede seleccionar desde una regulación sencilla de "Encendido/apagado" con ajuste de la histéresis hasta una regulación PID; el regulador de temperatura de 2 puntos le ofrece muchas posibilidades. Además puede activar la función de encendido suave, que facilita la subida lenta de la potencia, mientras que el funcionamiento manual le permite regular manualmente el proceso. La pantalla le muestra el valor de medición a través de una pantalla LED de 4 dígitos. El regulador de temperatura de 2 puntos se maneja a través de las tres teclas en la parte frontal. El tipo de protección IP 65 (sólo parte frontal) permite el uso de este equipo en ambientes industriales adversos. En el siguiente enlace encontrará una visión general de otros reguladores de temperatura para diferentes aplicaciones. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 29382029 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este regulador de temperatura y sobre cualquier producto de nuestros sistemas de regulación y control, de equipos de laboratorios, los medidores o de las balanzas de PCE Ibérica S.L.

Regulador de temperatura de 2 puntos PCE-RE22

- Diferentes modos de control:
  P, PD, PI, PID, regulación
  "Encendido / apagado"
- Protección parte frontal IP 65
- Indicación del estado a través de 4 LEDs

- Entrada: señales de temperatura o de
  procesos
- Pantalla LED de 4 dígitos
- Función encendido suave

Especificaciones técnicas

Modelos

PCE-RE22T

PCE-RE22P

Entradas

Pt100, Pt1000 o termoelementos tipo J, T, K, S, R, B, E, N, L

0/4 ... 20 mA o
0 ... 5/10 V

Tiempo de medición

0,33 s

0,16 s

Precisión

Pt100/1000: 0,2%
Termoelementos:
0,3% (0,5% B, R, S)

0,2% + 1 dígito

Impedancia interna

-----------

Tensión: 150 kΩ
Corriente: 4 Ω

Modos de control

P, PD, PI, PID, regulación ON/OFF con hitéresis

Pantalla

Pantalla LED de 4 dígitos

Salidas

Relé, contacto de conmutación
Tensión: 250 V AC, 150 V DC
Corriente: 5 A, 250 V AC, 5 A, 30 V DC
Carga máxima: 1250 VA , 150 W

Temperatura ambiental

Funcionamiento: 0 ... +50 ºC
Almacén: -20 ... +70 ºC

Humedad del aire

<85 % H.r. (sin condensación)

Dimensiones

48 x 48 x 93 mm

Dimensiones para instalación en panel

45 x 45 mm

Tensión de alimentación
PCE-RE22-P/T-1/3
PCE-RE22-P/T-2/4

230 V AC
24 V AC

Potencia absorbida

<3 VA

Tipo de protección

Frontal: IP 65
Parte posterior: IP 20

Peso

<250 g

Montaje

Clips de montaje con tornillos de sujeción, conexión mediante regletas de bornes

Normativas

EN 61010-1 CAT III

Contenido del envío
1 x regulador de temperatura de 2 puntos PCE-RE22, material de sujeción, instrucciones de uso

Variantes disponibles del regulador de temperatura de 2 puntos PCE-RE22

PCE-RE22T-1

Alimentación 230 V AC
Sensores de temperatura: Pt100, Pt1000
Termoelementos tipo J, T, K, S, R, B, E, N, L
Salida de relé

PCE-RE22T-2

Alimentación 24 V AC
Sensores de temperatura: Pt100, Pt1000
Termoelementos tipo J, T, K, S, R, B, E, N, L
Salida de relé

PCE-RE22T-3

Alimentación 230 V AC
Sensores de temperatura: Pt100, Pt1000
Termoelementos tipo J, T, K, S, R, B, E, N, L,
Salida 5 V SSR

PCE-RE22T-4

Alimentación 24 V AC
Sensores de temperatura: Pt100, Pt1000
Termoelementos tipo J, T, K, S, R, B, E, N, L,
Salida 5 V SSR

PCE-RE22P-1

Alimentación 230 V AC
Señales de procesos: 0/4-20 mA, 0-5/10 V
Salida de relé

PCE-RE22P-2

Alimentación 24 V AC
Señales de procesos: 0/4-20 mA, 0-5/10 V
Salida de relé

PCE-RE22P-3

Alimentación 230 V AC
Señales de procesos: 0/4-20 mA, 0-5/10 V
Salida 5 V SSR

PCE-RE22P-4

Alimentación 24 V AC
Señales de procesos: 0/4-20 mA, 0-5/10 V
Salida 5 V SSR
