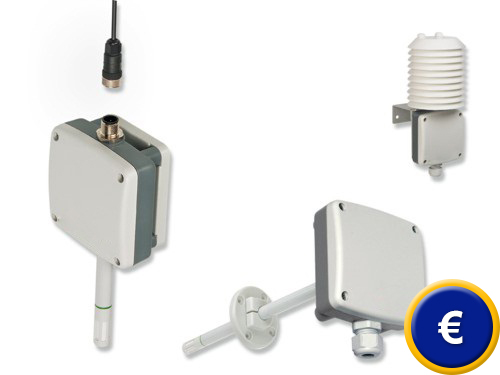

Transductor de humedad EE210
transductor muy preciso para humedad y temperatura / corriente o salida de tensión / puede seleccionar entre montaje para pared o para canal

El transductor de humedad se ha diseñado para efectuar mediciones  de humedad del aire y temperatura de muy alta precisión. Sus sensores garantizan la máxima precisión. El transductor EE 21 se puede obtener en diferentes versiones. Es posible pedir el transductor de humedad para montarlo en la pared o la versión para montarlo en un canal. El transductor se envía normalmente con una salida analógica. Puede seleccionar entre una salida de corriente o una de tensión. Las aplicaciones típicas del transductor de humedad son invernaderos, almacenes, piscinas o la meteorología, aplicaciones que requieren alta precisión y seguridad operativa. Gracias al amplio rango de medición de -40 °C a +60 °C el transductor de humedad se puede usar en muchísimas aplicaciones. El transductor de humedad cuenta con una protección IP 65, por lo que es resistente a influencias externas como el agua, lo que convierte al transductor en un instrumento ideal para usarlo en ambientes adversos en el sector de la industria. Una capa especial en los sensores garantizan una larga duración y ofrecen la seguridad que se espera de transductores de precisión en entornos de mucha suciedad. Diferentes filtros aseguran que los sensores no estén expuestos directamente al ambiente adverso. En el siguiente enlace encontrará otros modelos de transductores de humedad. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 29382029 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre este transductor de humedad y sobre cualquier producto de nuestros sistemas de regulación y control, de equipos de laboratorios, los medidores o de las balanzas de PCE Ibérica S.L.

- Rango de medición de 0 ... 100 % H.r.
- Selección de varios rangos de temperatura
- Salida analógica y digital
- Selección de diferentes filtros

- Montaje en pared o conducto
- Sensor de temperatura Pt1000
- Carcasa de plástico robusta con IP 65
- Recubrimiento especial del sensor

Especificaciones técnicas

Humedad relativa

Sensor

E+E Sensor HTC01-00D

Salida analógica 0 ... 100 % H.r.

0...5 V / -1 mA < IL < 1 mA

0...10 V / -1 mA < IL < 1 mA

4 ... 20 mA (dos hilos) / RL ≤ 500 Ω

Rango de trabajo

0 ... 100 % H.r.

Precisión (incl. histéresis, no linealidad y repetibilidad)

Versión en pared y conducto

-15 ... +40 °C, ≤ 90 % H.r.

±(1,3 + 0,003 * del valor de medición) % H.r.

-15 ... +40 °C, ≤ 90 % H.r.

±2,3 % H.r.

-40 ... +60 °C

±(1,5 + 0,015 * del valor de medición) % H.r.

Versión con sonda remota a 20 ºC

±2,5 % H.r.

Temperatura

Sensor

Pt1000 (tolerancia clase B, DIN EN 60751) integrado en HCT01

Salida analógica

0 ... 1 V /-0,5 mA <I_L <0,5 mA

0 ... 5 V o 0 ... 10 V / -1 mA <I_L <1 mA

4 ... 20 mA (dos hilos) / R_L <500

Precisión

Pared y canal

Sonda remota

Observaciones generales

Alimentación

para 0-5 V / 0-10 V: 15-35 V DC o 24 V AC ±20 %
para 4-20 mA: 10 V + RL x 20 mA < V + < 30 V DC

Consumo de corriente

Salida de voltaje

DC alimentación typ., 3,3 mA; con pantalla typ. 3,6 mA
AC alimentación typ. 34 mA; con pantalla typ. 37 mA

Salida de corriente

DC alimentación máx. 40 mA

Interfaz digital

DC alimentación typ. 5 mA; con pantalla typ. 19 mA AC alimentación typ. 52 mA; con pantalla typ. 118 mA

Conexiones

Terminales de tornillo

Carcasa

Policarbonato UL94V-0 (con pantalla UL94HB) autorizado

Tipo de protección

IP65

Cable del sensor (Tipo C)

PVC, Ø 4,3 mm, 4 x 0,25 mm²

Prensaestopa

M16 x 1,5

Protección del sensor (Filtro seleccionable)

Recubrimiento estándar
(Opción B) Filtro de membrana
(Opción D) Filtro de acero inoxidable

Compatibilidad electromagnética

EN61326-1, EN61326-2-3, ambientes industriales

Rango de temperatura

Trabajo: -40 ºC ... 60 ºC
Almacenamiento: -40 ... +60 ºC

Rango de temperatura con pantalla

Trabajo: -20 ºC ... 65 ºC
Almacenamiento: -20 ... +60 ºC

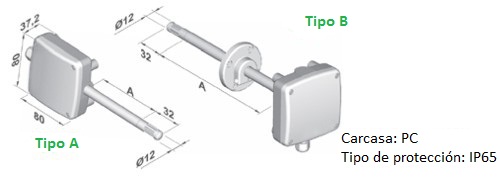

Dimensiones

Contenido del envío
1 x transductor de humedad EE210, 1 x instrucciones de uso

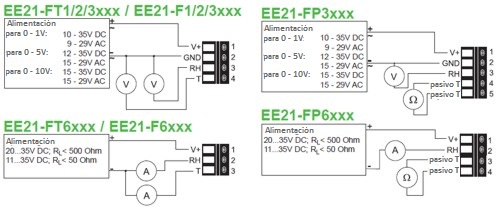

Diagrama del cableado
