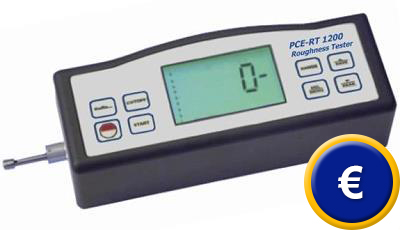

Palpador de rugosidad PCE-RT1200
palpador de rugosidad portatil para la detección rápida de la rugosidad (Ra, Rz, Rq y Rt)
con pantalla grande y puerto RS-232

El palpador de rugosidad PCE-RT 1200 cumple con todas sus expectativas para detectar la rugosidad de superficies. Puede analizar diferentes superficies de materiales con este palpador de rugosidad. Como lo indica el tema de esta página, puede medir hasta 4 parámetros diferentes de rugosidad y transmitir los datos a un PC (con el paquete software opcional). Esto es sobre todo aconsejable cuando use el palpador de rugosidad para una serie de mediciones; por ejemplo, para controlar la entrada de material de proveedores, o para determinar el control de calidad de los propios productos en el laboratorio. El palpador de rugosidad se envía por supuesto calibrado de fábrica. Adicionalmente puede solicitar una calibración de laboratorio y un certificado ISO (con coste adicional). Encontrará en este enlace encontrara una visión general de palpador de rugosidad. En el caso que tenga preguntas sobre el equipo, consulte la ficha técnica a continuación o póngase en contacto con nosotros en el número de teléfono 902 044 604 para España, para Latinoamérica e internacional +34 967 543 695 o en el número +56 2 24053238 para Chile. Nuestros técnicos e ingenieros le asesorarán con mucho gusto sobre el palpador de rugosidad, y por supuesto sobre el resto de productos de la gama de los sistemas de regulación y control, equipos de laboratorio, medidores o balanzas de PCE Ibérica S.L.

El palpador de rugosidad ergonómico con interfaz para PC tiene las siguientes características:
- muy compacto
- de fácil manejo
- gran pantalla LCD
- 4 parámetros para medir la rugosidad
- una indicación de la posición del puntero palpador
- una desconexión automática después de 5 min sin actividad (con memoria automática del ajuste
  básico)
- un puerto RS-232 para la transmisión online de datos al PC (p.e. para mediciones en serie en un
  laboratorio)
- un acumulador interno recargable (3000 mediciones con una recarga [Ion-Litio]))

Rz = profundidad de rugosidad media
La profundidad de la rugosidad media Rz es la media aritmética de las mayores profundidades de rugosidad por separado de diferentes tramos de medición colindantes.

Ra = valor de rugosidad medio aritmético
Ra es el parámetro de rugosidad reconocido y utilizado internacionalmente. Es el valor medio aritmé- tico de los valores absolutos de las variaciones del perfil dentro del tramo de medición. El valor nu- mérico medido es siempre menor al valor Rz obtenido en el mismo perfil de rugosidad.

Tabla de rugosidad y adherencia / deslizamiento

Especificaciones técnicas

Parámetros de medición del palpador de rugosidad

Ra, Rz, Rq, Rt

Rangos de medición

Ra, Rq: 0,005 ... 16,00 μm
Rz, Rt: 0,020 ... 160,0 μm

Resolución

0,001 μm hasta el valor de medición de 10 µm
0,01 µm hasta el valor de medición de 100 µm
0,1 µm para un valor de medición superior a 100 µm

Precisión

clase 2 según la normativa DIN 4772 (< ±10 %)

Unidades

μm / μinch (seleccionable)

Pantalla

LCD, altura de dígitos de 10 mm
con iluminación de fondo

Longitudes de ondas límite (3)
(cutt-off length)

0,25 mm; 0,8 mm y 2,5 mm con aviso automát. si se selecciona una longitud de onda errónea

Recorrido de medición

1 ... 5 longitudes de onda límite

Recorrido de palpación It

(1 ... 5) +2 ... 3 longitudes de onda límite
(según el filtro digital utilizado)

Velocidad de palpación

0,135 mm/s con una longitud de onda límite: 0,25 mm
0,5 mm/s con una longitud de onda límite: 0,8 mm
1 mm/s con una longitud de onda límite: 2,5 mm
Velocidad de retroceso 1 mm/s

Filtro digital

RC, PC-RC, GAUSS, D-P

Principio de medición

inductivo

Puntero palpador

diamante, radio 5 µm, curvatura de 90 º

Perforaciones

 a partir de 6,0 mm, profundidad máx. de 15 mm

Características de la pantalla

- valores de medición
- parámetros (Ra, Rz, Rq o Rt)
- Unidades (µm o µinch)
- filtros digitales usados
- calibración
- posición del palpador
- memoria
- longitud límite de onda
- rango de medición

Puerto

RS-232, conexión directa a la impresora o al PC
(adaptador USB-RS232 opcional)

Alimentación

acumulador Ion-Litio recargable, 1000 mHh,
Cargador: 100 a 240 V AC
50 - 60 Hz

Rango de temperatura permitido

0 ... +50 ºC

Humedad relativa permitida

<80 % H.r.

Dimensiones

140 mm x 52 mm x 48 mm (aparato sin palpador)

Peso

420 g

Software (opcional)

-

Contenido del envío
1 x Palpador de rugosidad PCE-RT1200, 1 x micropalpador, 1 x capucha protectora para palpador, 1 x estándar de rugosidad, 1 x acumulador recargable, 1 x cargador, 1 x destornillador, 1 x maletín de transporte e instrucciones de uso.

Componentes adicionales
- Certificado de calibración ISO
(para empresas que deseen incorporar el palpador de rugosidad al grupo de herramientas de control internas o para realizar la recalibración anual. El certificado ISO contiene una calibración de labo-ratorio y un documento de control con todos los valores de medición. En el certificado se introdu-cen también los datos de la empresa solicitante

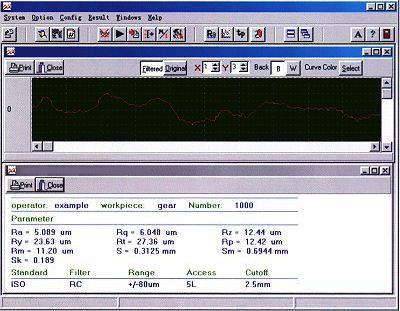

- Paquete software
El software le permite transmitir directamente los datos al ordenador. Los datos del palpador de rugosidad también los puede transmitir a otros programas para su proceso. Puede presentar diagramas res-pecto al tiempo o en formato de columnas. Esto le permite analizar y documentar los valores de medición.

- Adaptador USB-RS232
Si desea usar su palpador de rugosidad p.e. para mediciones en el lugar de trabajo de un cliente y desea traspasar los datos al portátil, necesitará un convertidor del RS-232 a la interfaz USB.
